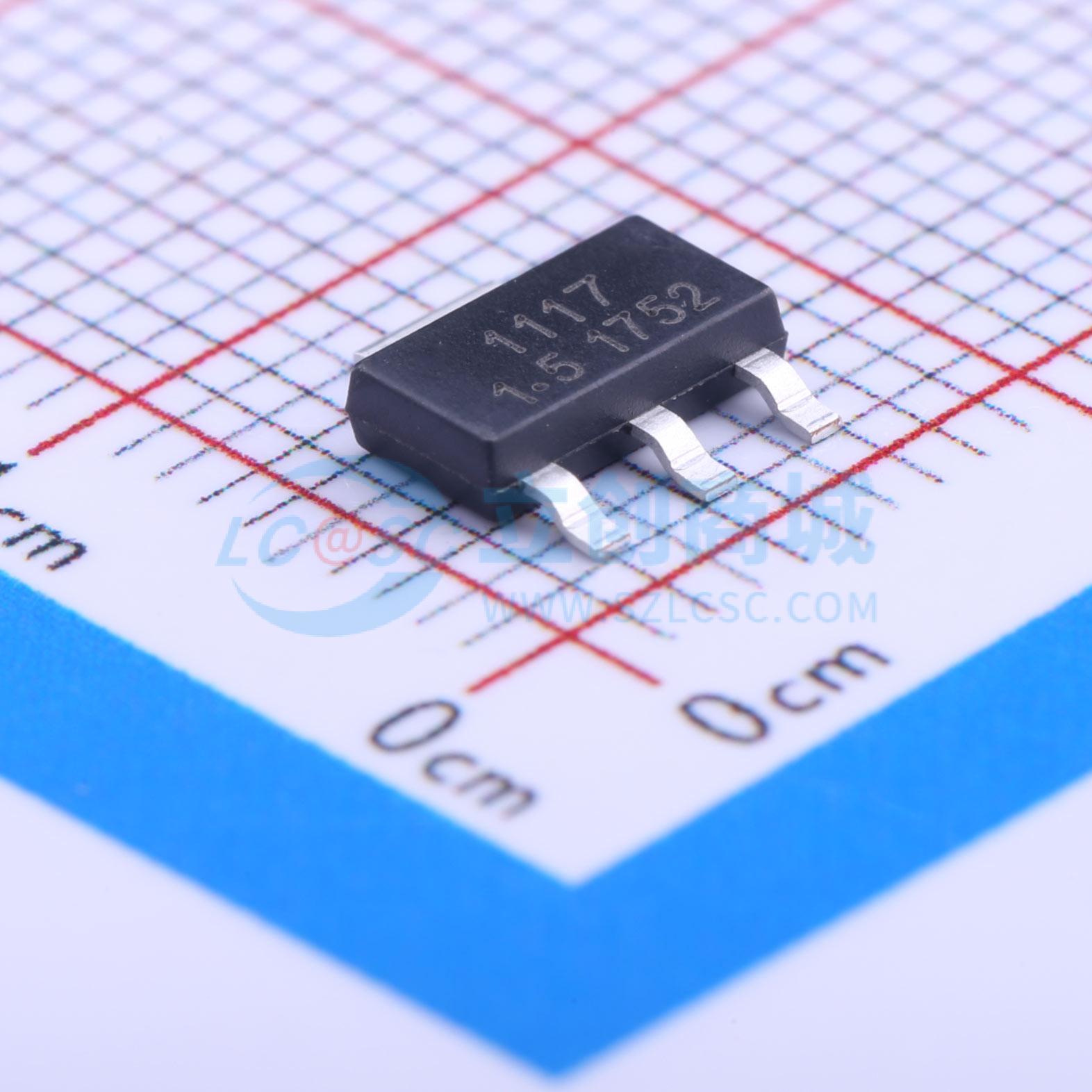

SK1117-1.5

SK1117 是一系列低压差三端稳压器，在 1A 负载电流下压差为 1.1V。与竞品的 5mA 相比，其待机电流极低，仅为 2mA。 除了固定输出版本（输出电压 Vout = 1.2V、1.5V、1.8V、2.5V、2.85V、3.3V 和 5V）外，SK1117 还有可调版本，只需两个外部电阻即可提供 1.25 至 12V 的输出电压。 SK1117 具备热关断功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在 2%以内。其他输出电压精度可按需定制，例如 1%。 SK1117 是一系列低压差三端稳压器。其应用电路非常简单：固定版本仅需两个电容，可调版本仅需两个电阻和两个电容即可工作。它由一些模块组成，包括启动电路、偏置电路、带隙基准、热关断、功率晶体管及其驱动电路等。 热关断模块可确保当温度高于 200℃ 时芯片及其应用系统的工作安全。 带隙基准模块提供稳定的参考电压，通过精心设计补偿其温度系数。温度系数低于 100 ppm/℃。输出电压精度由微调技术保证。

• 输出电流为 1A
• 工作输入电压范围：15V
• 线性调整率：0.03%N（典型值）
• 待机电流：2mA（典型值）
• 负载调整率：0.2%/A（典型值）
• 环境温度：-40℃ ~ 125℃

• 计算机主板、显卡的电源管理
• LCD 显示器和 LCD 电视
• DVD 解码板
• ADSL 调制解调器
• 开关电源的后置稳压器
