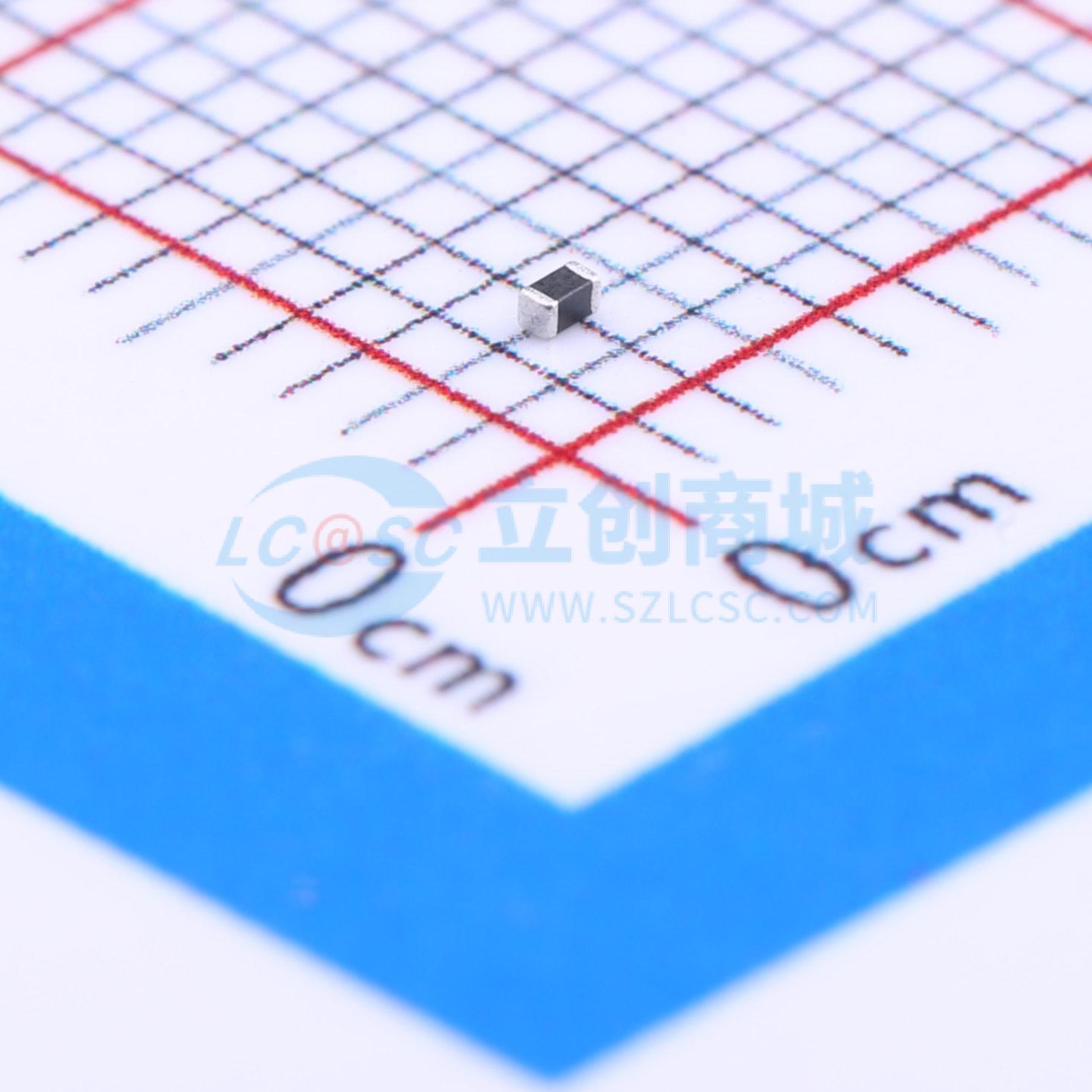

温馨提醒：图片仅供参考，商品以实物为准
B72590D0050A060
钳位电压24V 0402压敏电阻
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD保护符合IEC 61000-4-2，4级。 一个组件中实现双向ESD保护。 在高达85℃的温度下ESD保护性能不变（温度降额）。应用：接口、数据线、电源线和音频线、按钮、串口、IC和I/O端口
- 品牌名称
- TDK
- 商品型号
- B72590D0050A060
- 商品编号
- C165774
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.6V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 320W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 180pF |
商品特性
- 符合 IEC 61000-4-2 标准 4 级的静电放电（ESD）保护
- 单个元件提供双向 ESD 保护
- 高达 85°C 温度下 ESD 保护性能无变化（温度降额）
- 利用寄生电容进行电磁干扰（EMI）抑制和高频滤波（可替代额外的多层陶瓷电容器（MLCC））
- 高浪涌电流能力
- 低寄生电感
- 低泄漏电流
- 快速响应时间 < 0.5 ns
- 无铅镍阻挡层端接，适用于无铅焊接
- 符合 RoHS 标准
- 单芯片
- 4 倍阵列
应用领域
- 接口、数据线、电源线和音频线、按钮、串口、集成电路（IC）和输入/输出（I/O）端口
- 消费电子产品（电视、DVD 播放机/录像机、机顶盒、游戏机、MP3 播放器、数码静态/摄像机等）
- 电子数据处理（EDP）产品（台式和笔记本电脑、显示器、个人数字助理（PDA）、打印机、存储卡、控制单元、耳机、扬声器、硬盘驱动器（HDD）、光驱等）
- 工业应用
