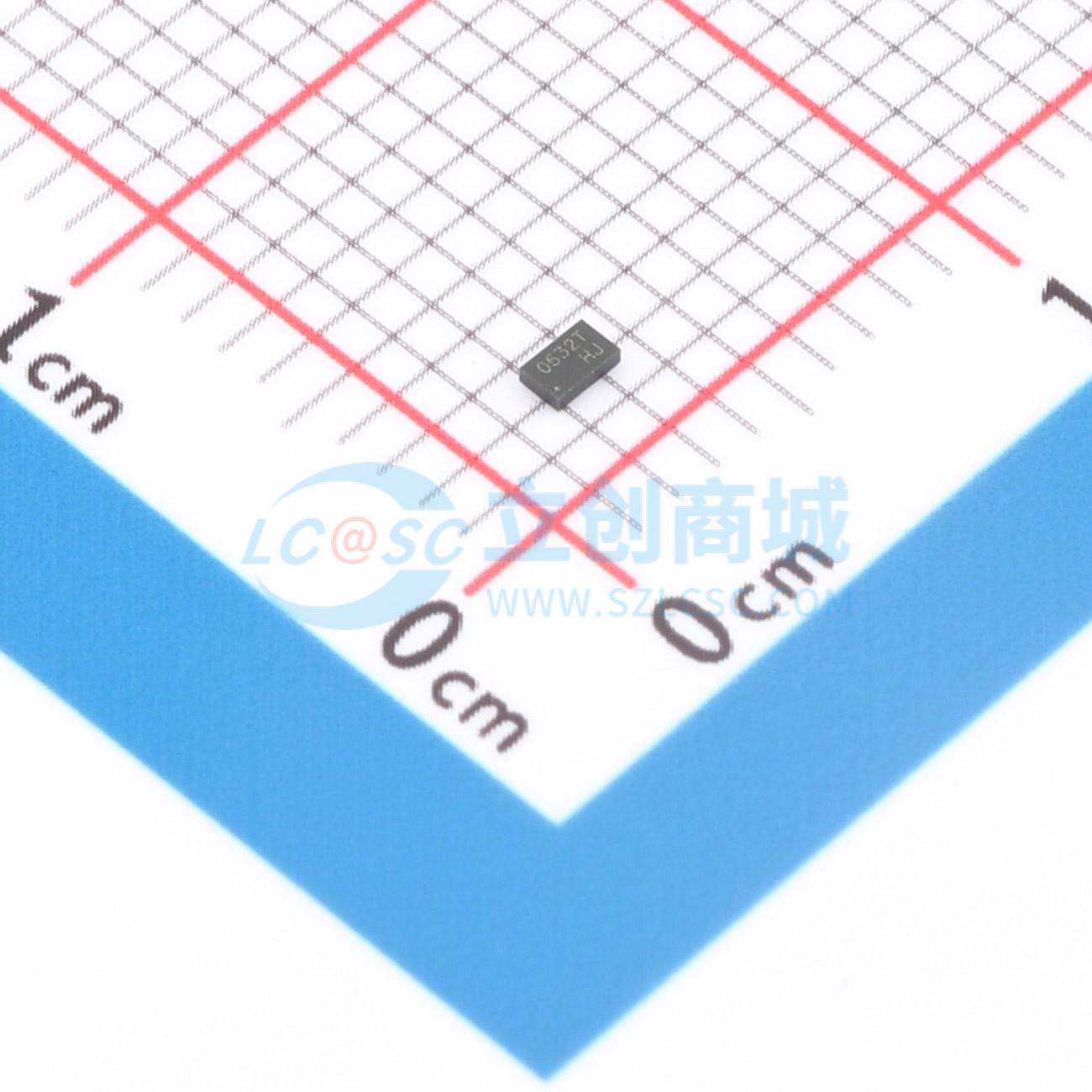

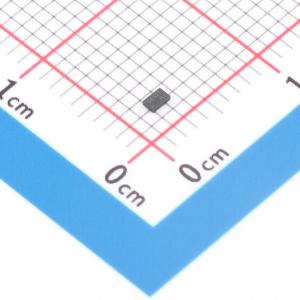

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0532T.TCT
TVS 5V截止 10A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能 TVS 阵列，旨在保护两条差分线路免受 ESD、闪电、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压事件的影响。具有高浪涌电流能力，可用于保护 MagJacks 中的以太网接口、通信设备、安全摄像头和工业设备。集成了低电容、浪涌额定转向二极管和高功率瞬态电压抑制器 (TVS)。TVS 采用回扫或“撬棒”技术，以最小化器件钳位电压，并具有 10A（tp = 8/20us）的高浪涌电流能力
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP0532T.TCT
- 商品编号
- C1667678
- 商品封装
- SLP1610-4
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
RClamp0532T是一款高性能TVS阵列，旨在保护两条差分线路免受由静电放电（ESD）、雷击、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。RClamp0532T具有高浪涌电流能力，可用于保护MagJacks中的以太网接口、通信设备、监控摄像头和工业设备。 RClamp0532T将低电容、浪涌额定转向二极管与高功率瞬态电压抑制器（TVS）集成在一起。该TVS采用回滞或“撬棒”技术，以最小化器件钳位电压，并具有10A（tp = 8/20μs）的高浪涌电流能力。其ESD特性表现为高ESD耐受电压（根据IEC 61000 - 4 - 2标准为±30kV）和极低的动态电阻（典型值为0.020欧姆）。每个器件可保护两条工作电压为5V的线路。 RClamp0532T采用6引脚SLP1610P4T封装，尺寸为1.6 x 1.0mm，标称高度为0.40mm。直通式封装设计简化了PCB布局，并保持高速线路上的信号完整性。低钳位、高浪涌能力和创新封装设计的结合，使该器件能够提供最高水平的瞬态保护。
商品特性
- 瞬态保护符合：
- IEC 61000 - 4 - 2（ESD）30kV（空气放电），30kV（接触放电）
- IEC 61000 - 4 - 4（EFT）4kV（5/50ns）
- IEC 61000 - 4 - 5（雷击）10A（8/20μs）
- 占用PCB面积非常小
- 保护两条高速数据线
- 工作电压：5V
- 低电容：典型值0.60pF
- 动态电阻：典型值0.020欧姆
- 固态硅雪崩技术
应用领域
- 1G/2.5G/5G/10G以太网
- 集成磁性元件/RJ - 45连接器
- 中心局设备
- 工业设备
- 网络摄像机
