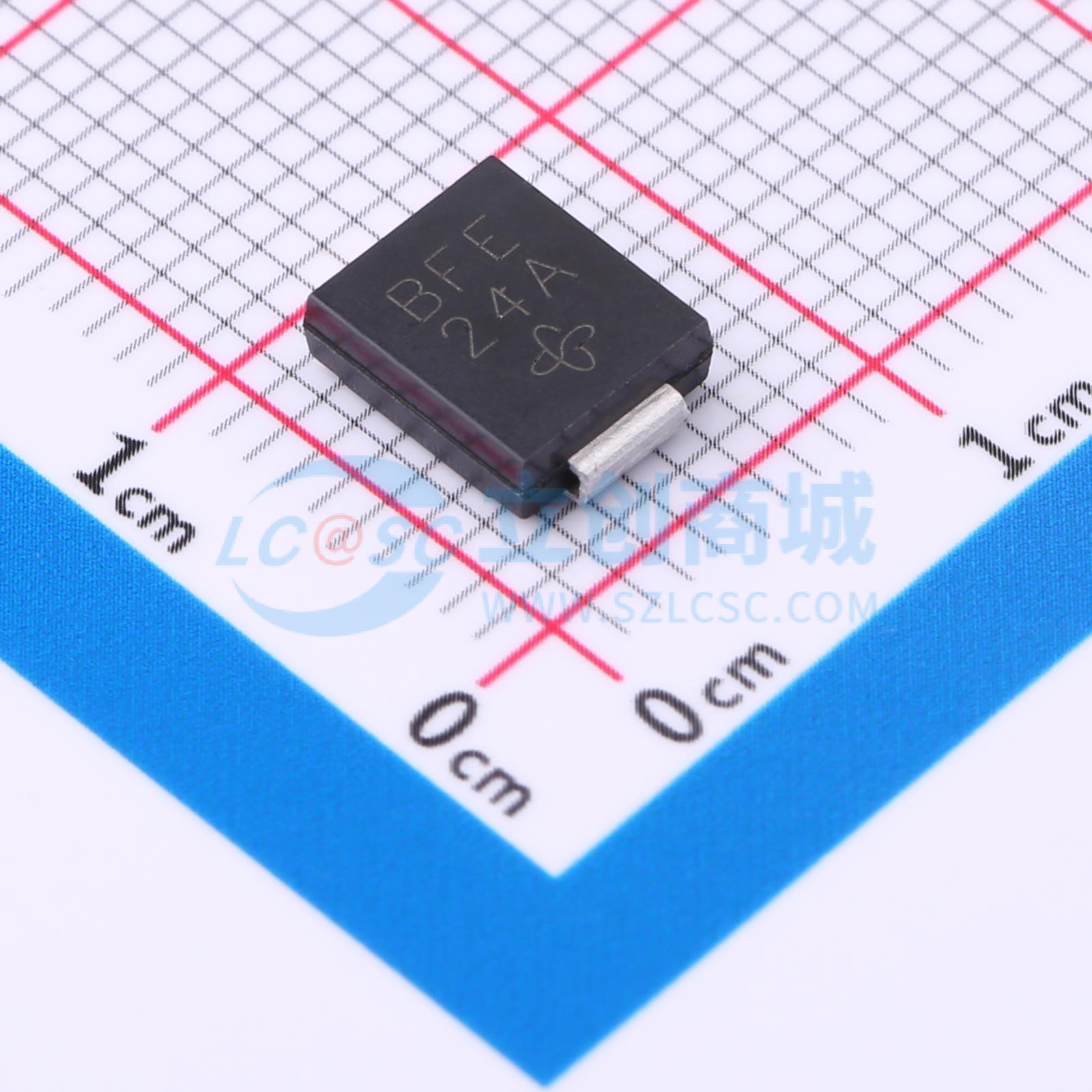

温馨提醒：图片仅供参考，商品以实物为准
SMCJ26CAHE3_A/H
双向TVS 26V截止 峰值浪涌电流：35.6A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。 适合自动贴装。 玻璃钝化芯片结。 单双向可选。 出色的钳位能力。 响应时间极快。应用：用于敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、传感器单元信号线上引起的电压瞬变
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMCJ26CAHE3_A/H
- 商品编号
- C1667031
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 35.6A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度260°C
- 可提供AEC-Q101认证产品
- 汽车级订购代码：基础产品编号HE3或HM3
- 材料分类：有关合规定义，请参阅www.vishay.com/doc?99912
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、消费电子、计算机、工业、汽车和电信领域传感器单元的信号线上产生的电压瞬变。
