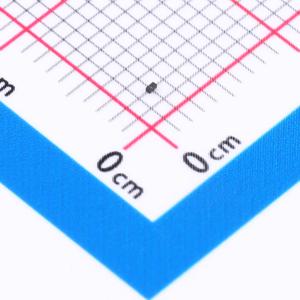

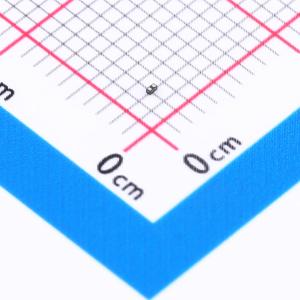

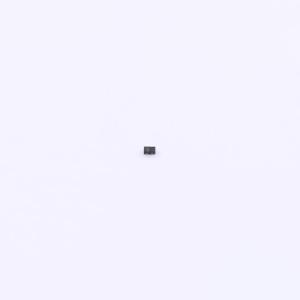

温馨提醒：图片仅供参考，商品以实物为准
SP1006-01UTG
单向TVS 6V截止 峰值浪涌电流：5A@8/20us
- 描述
- 采用专有硅雪崩技术制造的齐纳二极管可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够安全地承受±30kV（接触放电，IEC 81000 - 4 - 2）的反复ESD冲击，且性能不会下降。此外，每个二极管能够在极低的钳位电压下，安全地消散5A的8/20μs浪涌电流（IEC 61000 - 4 - 5，第2版）
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1006-01UTG
- 商品编号
- C1665891
- 商品封装
- UDFN-2
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF；15pF |
商品概述
采用专有硅雪崩技术制造的齐纳二极管可保护每个 I/O 引脚，为可能遭受破坏性静电放电 (ESD) 的电子设备提供高级别的保护。这些耐用的二极管能够安全地承受 ±30kV（接触放电，IEC 61000 - 4 - 2）的反复 ESD 冲击，且性能不会下降。此外，每个二极管能够在极低的钳位电压下安全地耗散 5A 的 8/20μs 浪涌电流（IEC 61000 - 4 - 5，第 2 版）。
商品特性
- 符合 RoHS 标准且无铅
- ESD，IEC 61000 - 4 - 2，±30kV 接触放电，±30kV 空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷电防护，5A（8/20μs，符合 IEC 61000 - 4 - 5 第 2 版定义）
- 5V 时漏电流低至 0.5μA（最大值）
- 采用节省空间的 0201 封装
- 通过 AEC - Q101 认证
应用领域
- 移动电话
- 智能手机
- 个人数字助理 (PDA)
- 数码相机
- 便携式导航设备
- 便携式医疗设备
