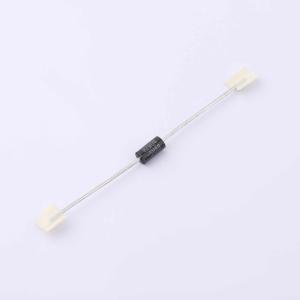

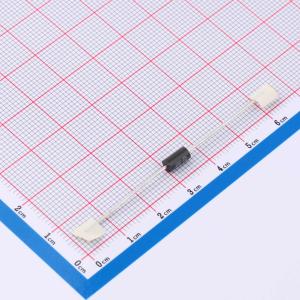

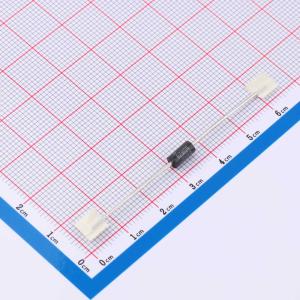

温馨提醒：图片仅供参考，商品以实物为准
BZW04-5V8B
双向TVS 5.8V截止 峰值脉冲电流：38A@10/1000us 174A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 瞬态抑制二极管通过钳位作用提供高过压保护。它们对瞬态过电压的即时响应使其特别适合保护对电压敏感的器件，如MOS技术器件和低电压供电的IC。
- 品牌名称
- ST(意法半导体)
- 商品型号
- BZW04-5V8B
- 商品编号
- C1665833
- 商品封装
- DO-15
- 包装方式
- 编带
- 商品毛重
- 0.5116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.8V | |
| 钳位电压 | 13.4V | |
| 峰值脉冲电流(Ipp) | 38A@10/1000us；174A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 6.45V | |
| 反向电流(Ir) | 1mA | |
| 类型 | TVS | |
| Cj-结电容 | 3500pF |
商品概述
瞬态抑制二极管通过钳位作用提供高过压保护。它们对瞬态过电压的即时响应使其特别适合保护对电压敏感的器件，如MOS技术器件和低电压供电的IC。
商品特性
- 脉冲峰值功率（I PEAK PULSE POWER）：400 W（10/1000µs）
- 截止电压范围（I STAND - OFF VOLTAGE RANGE）：5.8V至376 V
- 单双向类型（I UNI AND BIDIRECTIONAL TYPES）
- 低钳位系数（I LOW CLAMPING FACTOR）
- 快速响应时间（I FAST RESPONSE TIME）
- 获UL认证（I UL RECOGNIZED）
