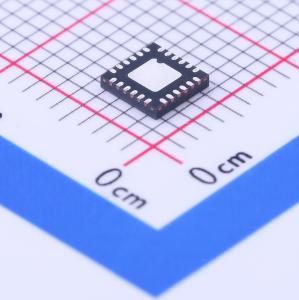

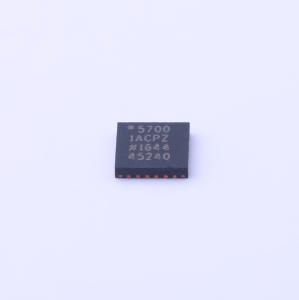

温馨提醒：图片仅供参考，商品以实物为准

AD5700-1ACPZ-RL7

低功耗HART调制解调器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HART兼容完全集成FSK调制解调器，适用于1200Hz和2200Hz正弦偏移频率。
品牌名称: ADI(亚德诺)
商品型号: AD5700-1ACPZ-RL7
商品编号: C163673
商品封装: LFCSP-24(4x4)
包装方式: 编带
商品毛重: 0.905克(g)

商品概述

AD5700/AD5700-1均为单芯片解决方案，设计用作HART FSK半双工调制解调器，符合HART物理层要求。这些器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极少。AD5700-1上集成0.5%精密振荡器，可极大节省电路板空间，因此非常适合主机和从机配置下的线路供电应用。AD5700/AD5700-1的最大电源功耗为115 μA，因此是低功耗环路供电型应用的最佳选择。发射波形为相位连续1200 Hz和2200 Hz正弦波。AD5700/AD5700-1内置精密载波检测电路，采用标准UART接口。

商品特性

HART兼容完全集成FSK调制解调器
1200 Hz和2200 Hz正弦偏移频率
接收模式下最大电源电流为715 μA
适合本质安全型应用
集成了接收带通滤波器，所需外部元件极少
针对各种系统配置进行时钟优化
超低功耗晶振(最大值为60 μA)
外部CMOS时钟源
集成精密振荡器(仅限AD5700-1)
缓冲HART输出—额外驱动能力
8 kV HBM ESD额定值
2 V至5.5 V电源供电
1.71 V至5.5 V接口
工作温度范围：-40 °C至+125 °C
封装：4 mm x 4 mm LFCSP
兼容HART物理层
UART接口

应用领域

现场发射机
HART多路复用器
PLC和DCS模拟I/O模块
HART网络连接

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交49单

	属性	参数值
	商品目录	其他接口
	接口类型	UART

	属性	参数值
	工作电压	1.71V~5.5V
	工作温度	-40℃~+125℃
