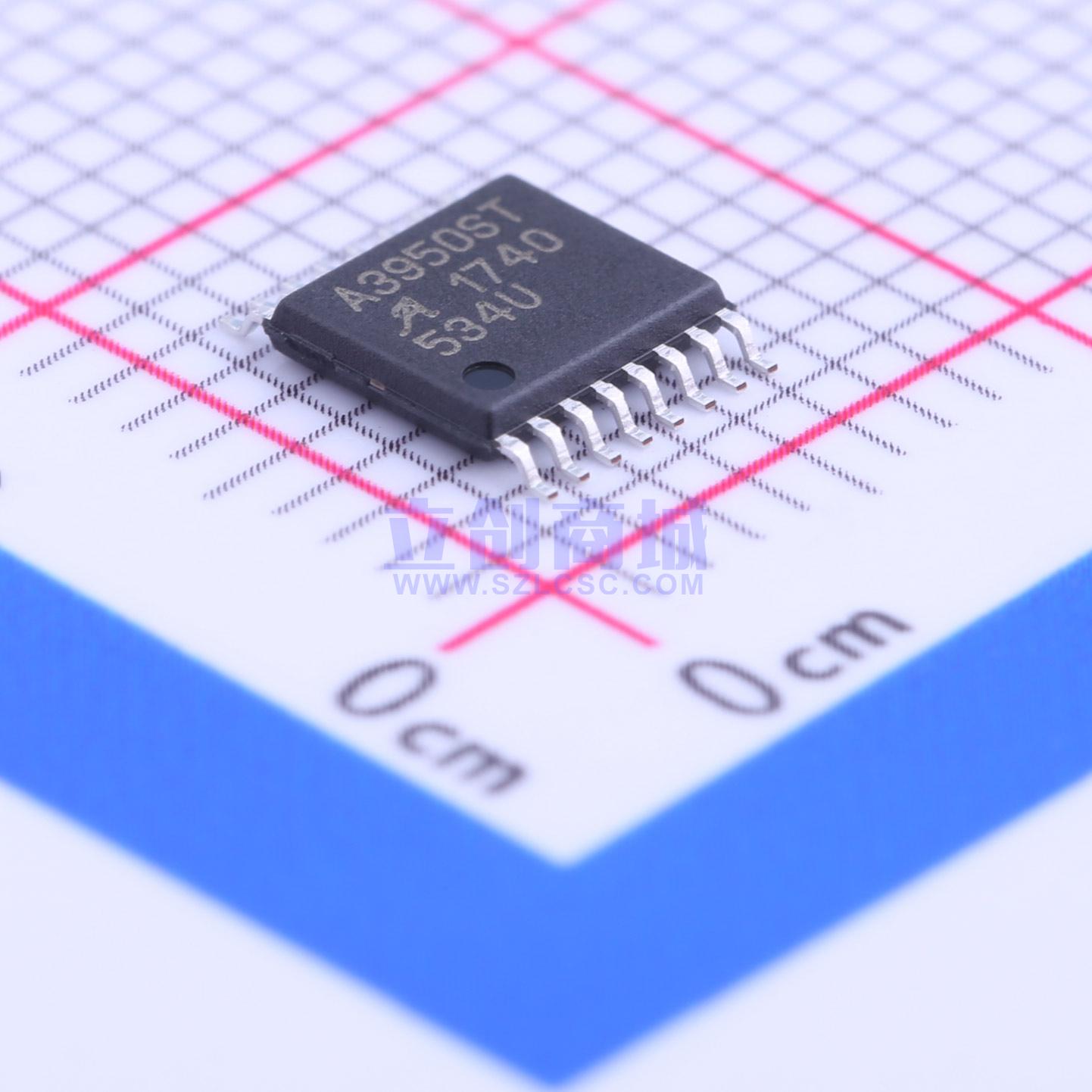

A3950SLPTR-T
2.8A 有刷直流电机驱动芯片 36V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A3950专为直流电机的脉宽调制（PWM）控制而设计，其峰值输出电流可达±2.8 A，工作电压可达36 V。该器件设有相位（PHASE）和使能（ENABLE）输入端子，用于通过外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，可降低PWM工作期间的功耗
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3950SLPTR-T
- 商品编号
- C163266
- 商品封装
- HTSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | 800mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -20℃~+85℃ |
商品概述
A3950专为直流电机的脉宽调制（PWM）控制而设计，能够提供高达±2.8 A的峰值输出电流，工作电压可达36 V。
该器件设有PHASE和ENABLE输入端子，用于通过外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，可降低PWM运行期间的功耗。
内部电路保护功能包括电机引线对电源短路/对地短路保护、带迟滞功能的热关断保护、VBB和VCP欠压监测以及交越电流保护。
A3950采用薄型（总高度<1.2 mm）16引脚TSSOP封装（LP）和超薄型（标称高度0.75 mm）QFN封装。两种封装均设有外露散热焊盘，以增强散热性能，且采用100%雾锡镀覆引脚框架，符合无铅（Pb）标准。
商品特性
- 低RDS(on)输出
- 过流保护
- 电机引线对电源短路保护
- 对地短路保护
- 睡眠功能
- 同步整流
- 诊断输出
- 内部欠压锁定（UVLO）
- 交越电流保护
