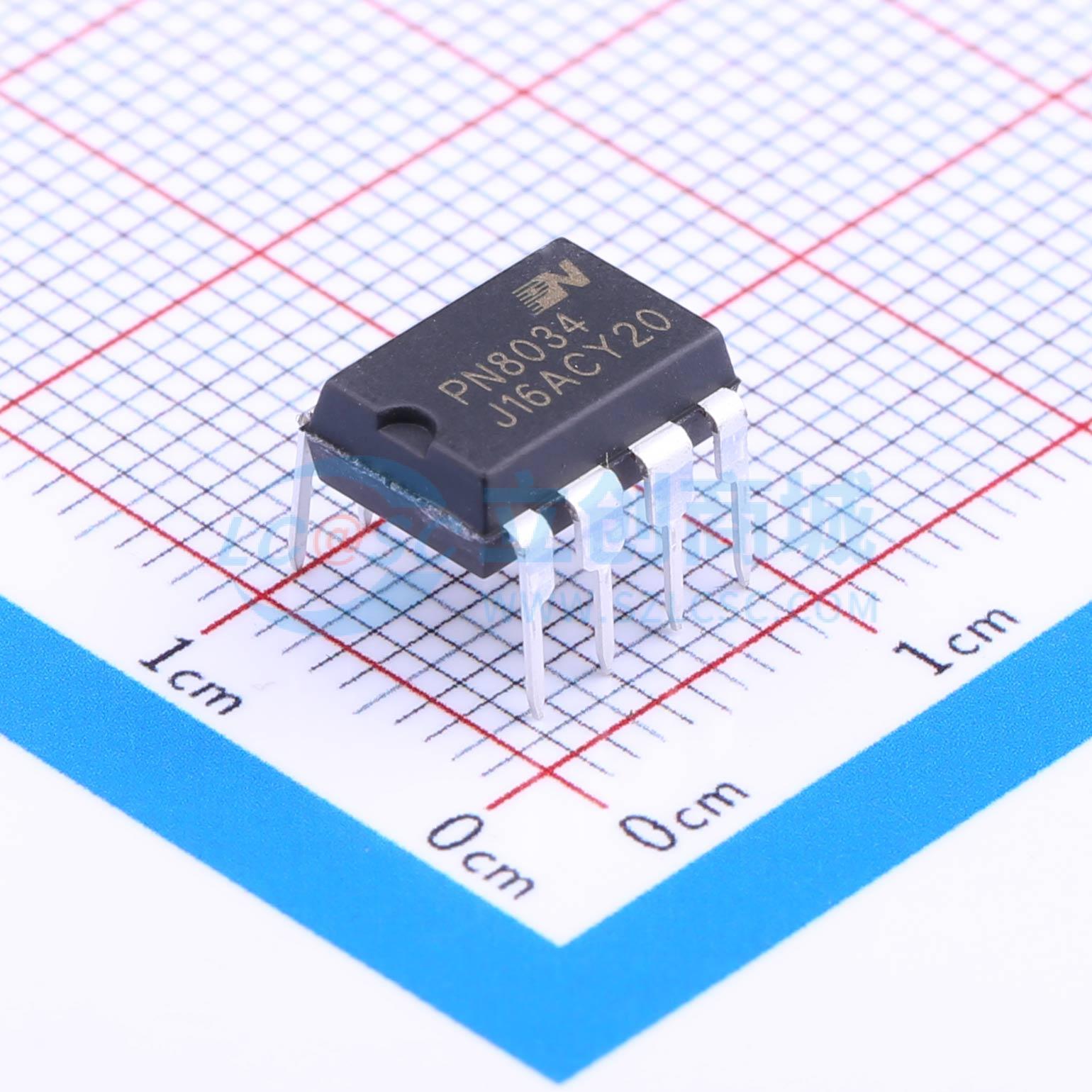

温馨提醒：图片仅供参考，商品以实物为准
PN8034NSC-T1
宽输出范围非隔离交直流转换芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽输出范围非隔离交直流转换芯片
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- PN8034NSC-T1
- 商品编号
- C163040
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.794克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10V~20V | |
| 输出电流 | 300mA | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压升压式；降压式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过流保护(OCP) | |
| 工作模式 | CCM；DCM | |
| 输出电压 | 12V |
商品概述
PN8034集成PFM控制器及650V高雪崩能力智能功率MOSFET，用于外围元器件极精简的小功率非隔离开关电源。PN8034内置650V高压启动模块，实现系统快速启动、超低待机功能。该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外PN8034的降频调制技术有助于改善EMI特性。
商品特性
- 内置650V高雪崩能力智能功率MOSFET
- 内置高压启动电路
- 优化适用于12V输出非隔离应用
- DIP-7封装半封闭式稳态输出功率3.6W @230VAC
- SOP-7封装半封闭式稳态输出功率3.0W @230VAC
- 改善EMI的降频调制技术
- 优异的负载调整率和工作效率
- 全面的保护功能过流保护（OCP） 过温保护（OTP）欠压保护（UVLO）
应用领域
- 非隔离辅助电源
