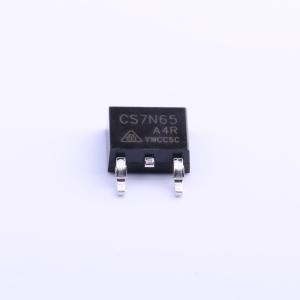

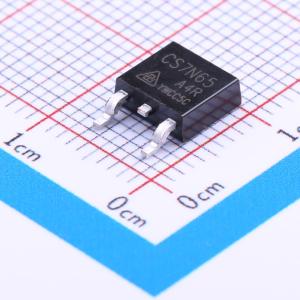

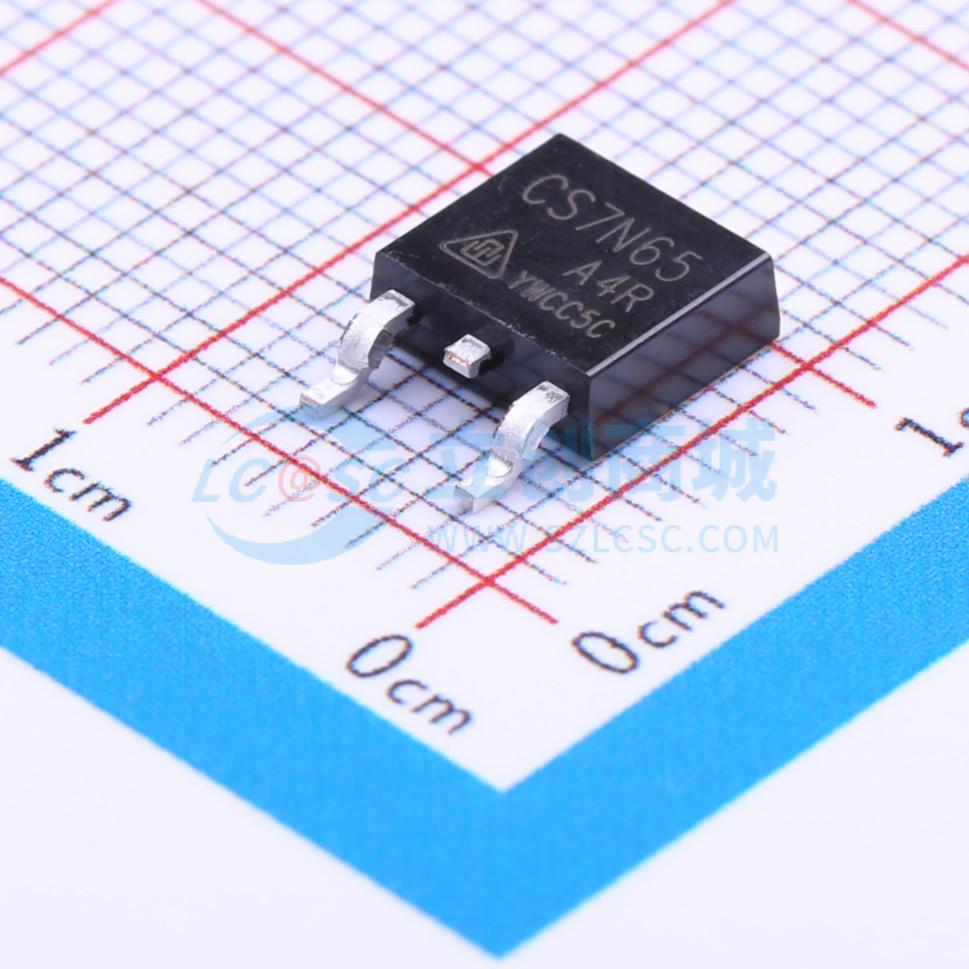

温馨提醒：图片仅供参考，商品以实物为准
CS7N65A4R
1个N沟道 耐压:650V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,650V,7A,1.2Ω@10V
- 品牌名称
- 华润华晶
- 商品型号
- CS7N65A4R
- 商品编号
- C162407
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.454克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.4Ω@10V,3.5A | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC@10V | |
| 输入电容(Ciss) | 1.13nF | |
| 反向传输电容(Crss) | 5.5pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 93pF |
商品概述
CS7N65 A4R是采用自对准平面技术制造的硅N沟道增强型VDMOS场效应晶体管，该技术可降低导通损耗、改善开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。其封装形式为TO - 252，符合RoHS标准。
商品特性
- 快速开关
- 低导通电阻（Rdson ≤ 1.4Ω）
- 低栅极电荷（典型数据：24nC）
- 低反向传输电容（典型值：5.5pF）
- 100%单脉冲雪崩能量测试
应用领域
- 适配器和充电器的功率开关电路。
