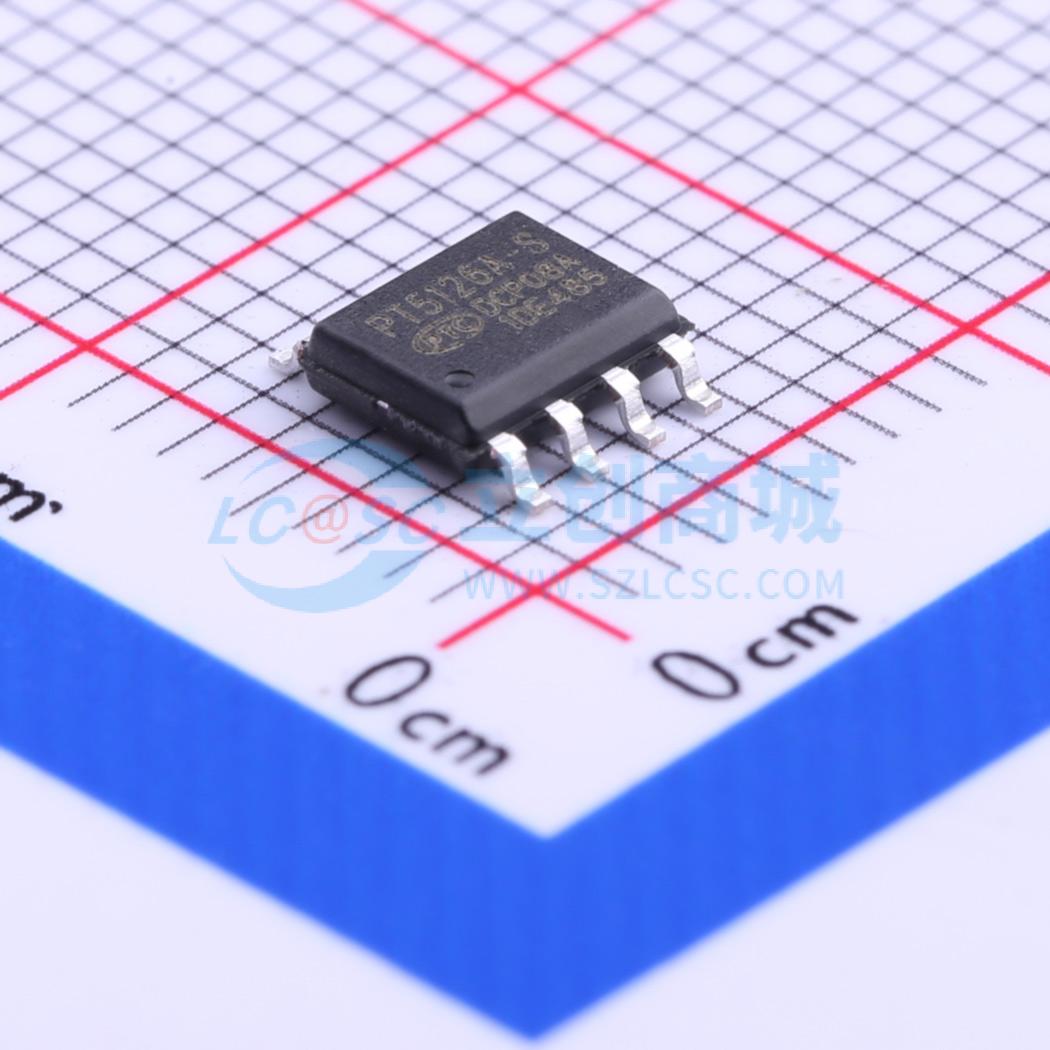

温馨提醒：图片仅供参考，商品以实物为准
PT5126A-S-TP
单通道直流电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT5126A 是一款单全导通驱动 H 桥通道器件，有两种不同的封装形式。该驱动器的特点是工作电压范围宽，为 2V 至 24V，且通过快速开关速度实现低功耗。
- 品牌名称
- PTC(普诚)
- 商品型号
- PT5126A-S-TP
- 商品编号
- C162093
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| H桥数量 | 1 | |
| 输出电流 | 2.8A | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 640mΩ | |
| 静态电流(Iq) | 50nA | |
| 工作温度 | -40℃~+85℃ |
商品概述
PT5126A是一款全导通驱动H桥通道，有两种不同封装。该驱动器的特点是工作电压范围宽，为2V至24V，且通过快速开关速度实现低功耗。
商品特性
- 采用BCD工艺，功耗低
- 两种不同的小封装：HSOP8、SOP8
- 宽电源电压范围：
- 控制电压（VCC）：2.7V~5.5V
- 电机电压（VM）：2.0V~24V
- 高直流输出电流：最大值为2.8A
- 超低导通电阻（上桥+下桥）：HSOP8封装在25℃、1A时典型值为0.51Ω；SOP8封装在25℃、1A时典型值为0.64Ω
- 掉电时低电流消耗：25℃时小于0.05μA
- PWM控制，最大输入频率：200KHz
- 工作温度范围：-40~+85℃
- 无电荷泵
- 抗直通电流保护
- 内置保护电路：
- 欠压锁定
- 热关断
应用领域
- 玩具
- 数码单反相机镜头
- 冰箱自动制冰机或倾卸器驱动
- 高压双向直流电机
- 智能电子锁
