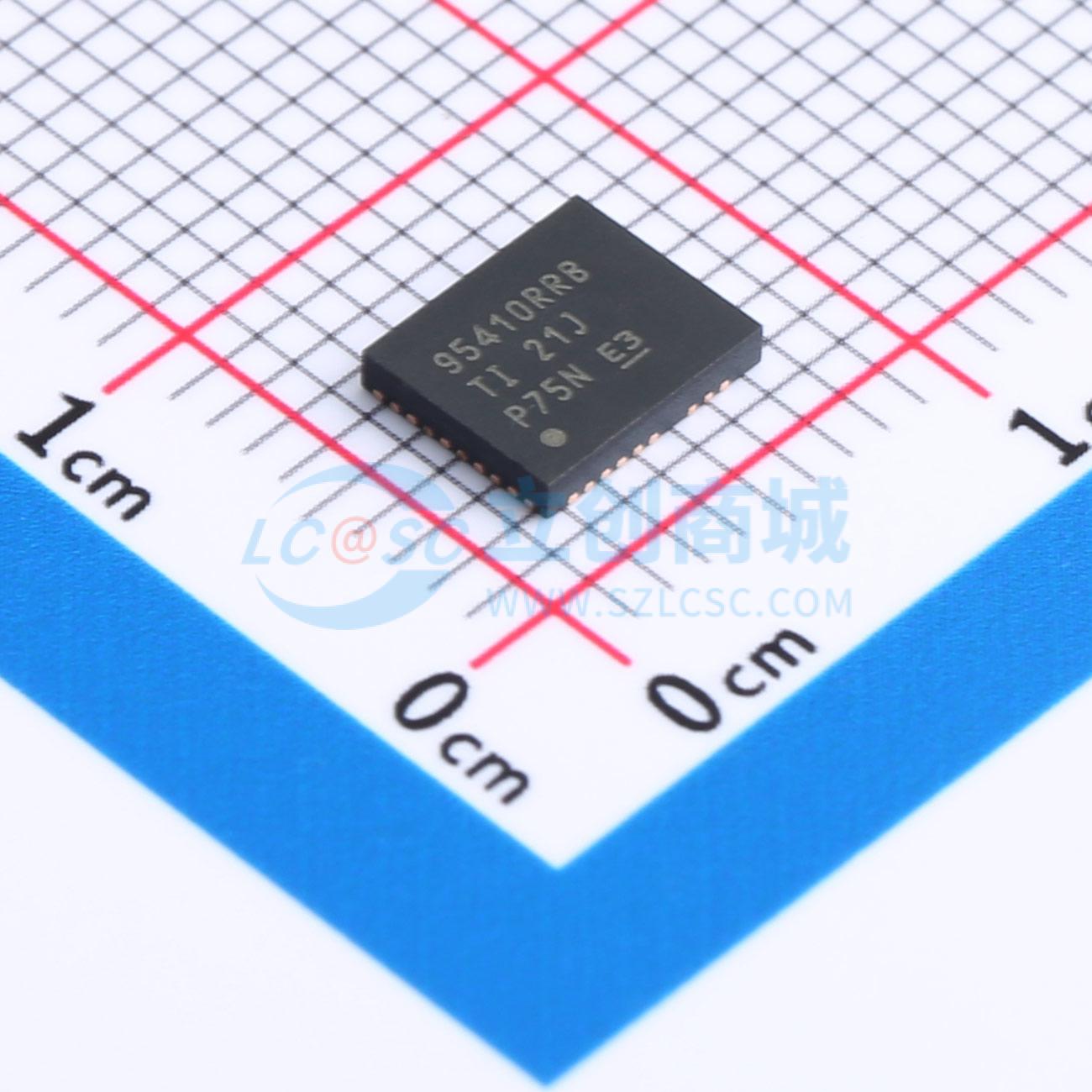

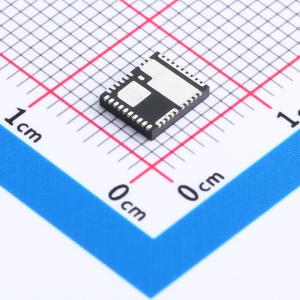

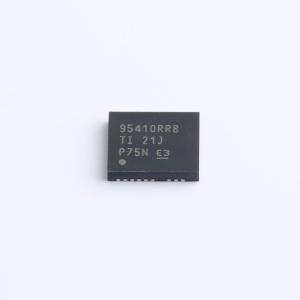

CSD95410RRB

同步降压NexFET智能功率级

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CSD95410RRB 90A 峰值连续同步降压 NexFET™ 智能功率级
品牌名称: TI(德州仪器)
商品型号: CSD95410RRB
商品编号: C16197265
商品封装: QFN5x6
包装方式: 编带
商品毛重: 0.149克(g)

商品参数

商品概述

CSD95410 NexFET 功率级是经过高度优化的设计，用于高功率、高密度同步降压转换器。集成了驱动器 IC 和功率 MOSFET 以实现功率级开关功能。该组合采用 5mm × 6mm 小型封装，可实现高电流、高效率以及高速切换功能。它还集成了准确电流检测和温度感测功能，以简化系统设计并提高准确度。此外，已对 PCB 封装进行了优化以帮助减少设计时间并简化总体系统设计的完成。

商品特性

90A 峰值持续电流
30A 电流下系统效率超过 95%
工作频率高（高达 1.75 MHz）
二极管仿真功能
温度补偿
双向电流检测
模拟温度输出
故障监控
兼容 3.3V 和 5V PWM 信号
三态 PWM 输入
集成自举开关
优化了击穿保护死区时间
高密度行业通用 5mm × 6mm QFN 封装
超低电感封装
系统已优化的 PCB 空间占用
耐热增强型顶部散热
符合 RoHS 标准、无铅端子镀层
无卤素

应用领域

多相同步降压转换器
高频应用
大电流、低占空比应用
负载点直流/直流转换器
存储器和显卡
台式机和服务器 VR12.x/VR13.x/VR14.x 电压内核
同步降压转换器

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	开关频率	1.75MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	开关管(内置/外置)	内置
