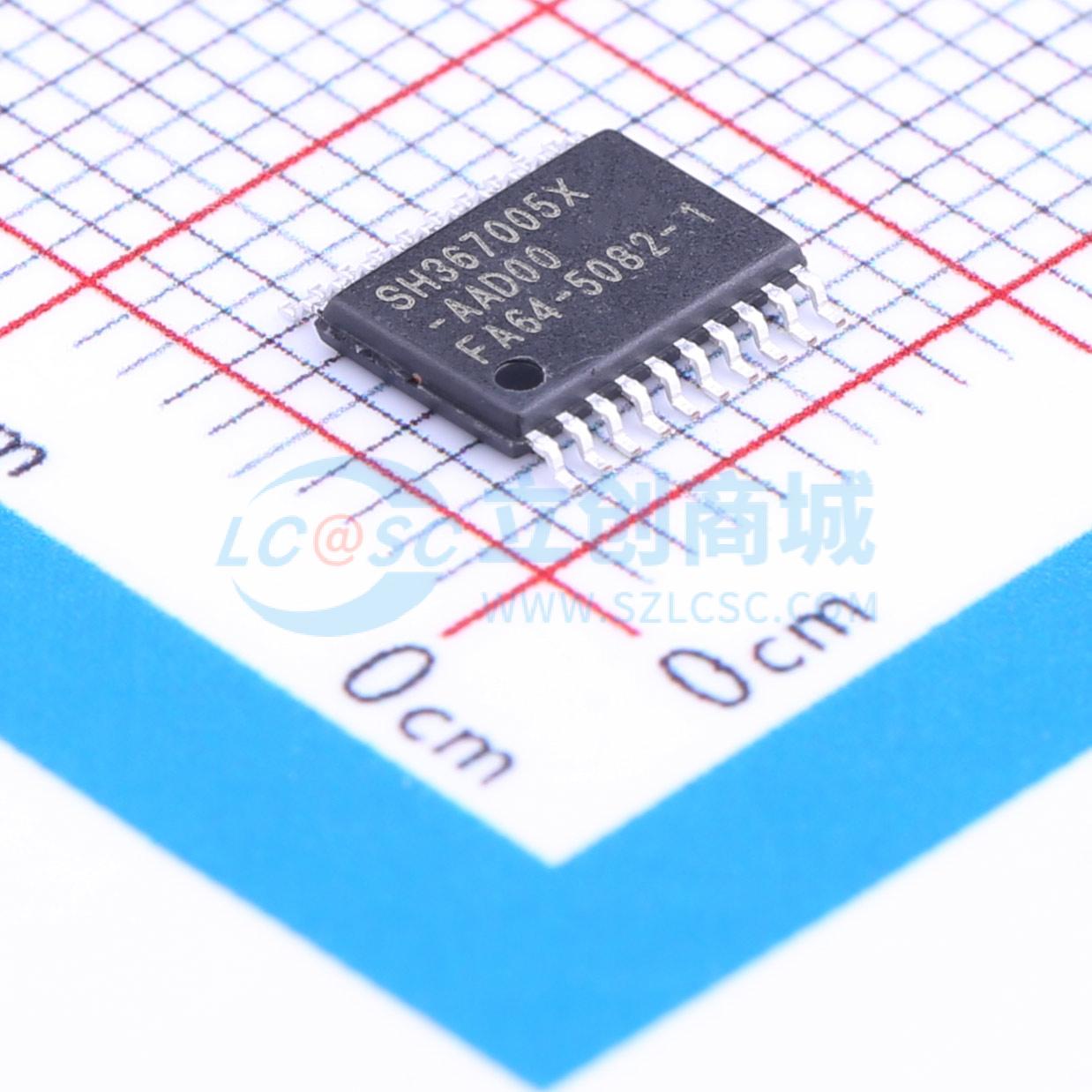

SH367005X/020XY-AAD00

SH36700X内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控，保证Pack安全。同时该系列芯片还具备平衡功能，延长电池寿命。 SH367005适用于保护4~5串锂电池Pack；SH367005S适用于保护3~5串锂电池Pack；SH367007适用于保护6~10串锂电池Pack；SH367008适用于保护11~15串锂电池Pack。

• 过充电保护电压VOV：3.6V~4.5V (档位10mV)；过充电保护电压精度：±25mV
• 过充电保护解除电压VOVR1：3.3V~4.5V (档位10mV)；过充电保护解除电压精度：±50mV
• 过放电保护电压VUV：2.0V~3.1V (档位100mV)；过放电保护电压精度：±50mV
• 过放电保护解除电压VUVR2：2.0V~3.6V (档位100mV)；过放电保护解除电压精度：±100mV
• 过流1保护电压VDOC1：0.025V~0.25V(档位25mV)；过流1保护电压精度：±10mV
• 过流2保护电压VDOC2：0.05V~0.5V (档位50mV)；过流2保护电压精度：±20mV
• 短路保护电压VSC：0.1V~1V (档位100mV)；短路保护电压精度：±50mV
• 过流保护电压VCOC：（-10mV，-20mV，-50mV，无）；过流保护电压精度：±5mV（-10mV）；过流保护电压精度：±10mV（-20mV，-50mV）
• 放电高温保护温度：70°C；放电高温保护温度精度：±4°C (Max)
• 平衡功能：平衡开启阈值电压：3.3V - 4.45V (10mV一档)阈值电压精度：±25mV
• 外接电容设置过放电保护延时、放电过流1保护延时以及放电过流2保护延时；过充电保护及释放延时、充电过流保护及释放延时、短路保护延时、欠压释放延时、放电过流释放延时、短路释放延时、温度保护及释放延时固定
• CTLC/CTLD管脚控制CHG/DSG管脚输出
• 工作电压范围：-3V~26V（SH367005）；-3V~26V（SH367005S）；-6V~52V（SH367007）；-9V~78V（SH367008）
• 工作温度范围：-40°C~85°C
• 集成N-MOSFET驱动
• 正常工作功耗：15μA (Max.)
• 封装形式：TSSOP 20L(SH367005)；TSSOP 20L(SH367005S)；TSSOP 28L(SH367007)；TSSOP 38L(SH367008)
