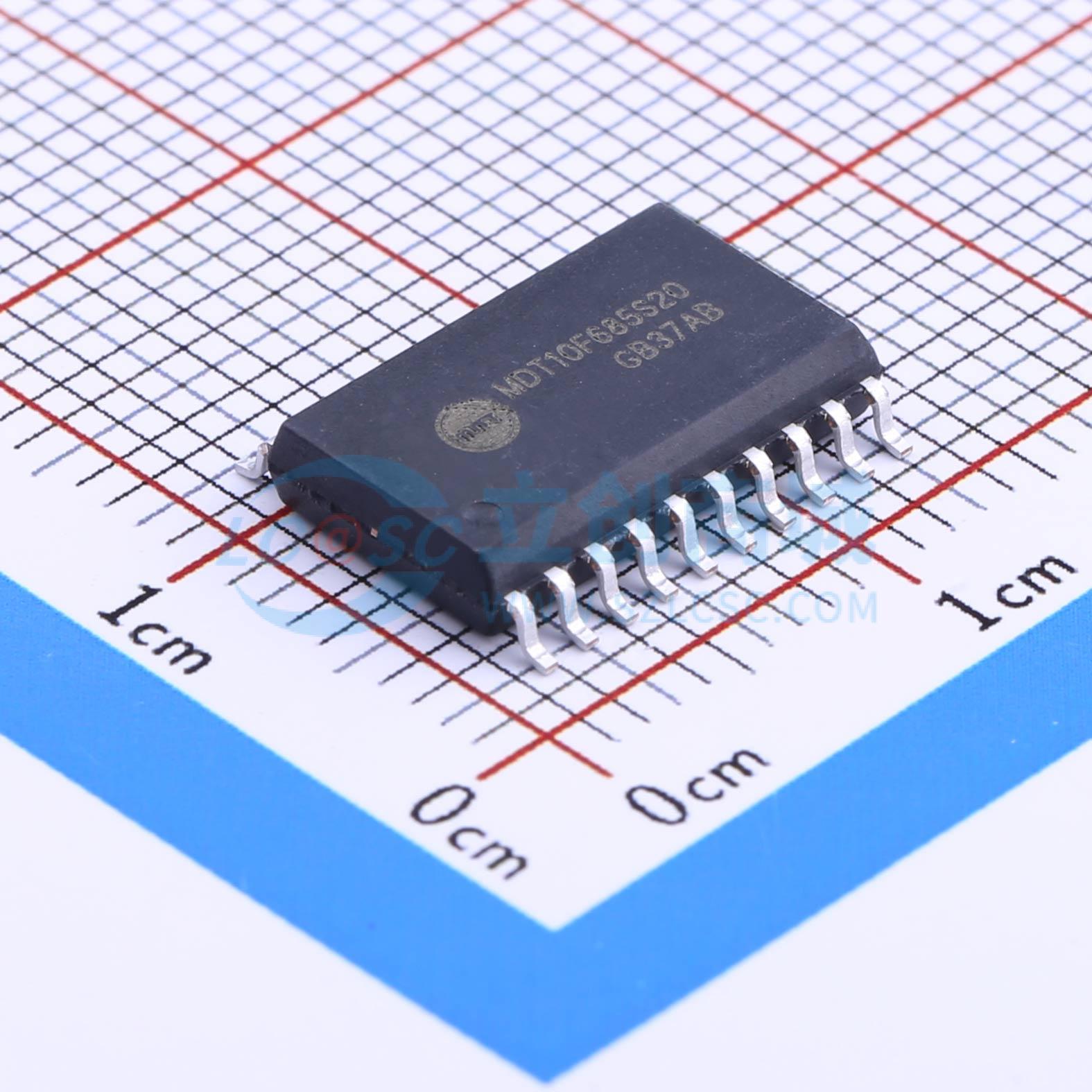

温馨提醒：图片仅供参考，商品以实物为准

MDT10F685

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4KFLASH,256BYTE EEPROM,I/O直接驱动LED，4路16位PWM，12通道12位ADC，二个模拟比较器，双时钟，资源丰富,SOP20封装
品牌名称: Yspring(麦肯)
商品型号: MDT10F685
商品编号: C160720
商品封装: SOP-20-208mil
包装方式: 管装
商品毛重: 0.943克(g)

商品参数

参数完善中

商品概述

FLASH 空间：4K*14 位。可经受10 万次写操作。
EEPROM 空间：256 字节。可经受100 万次写操作。
SRAM 空间：256 字节。
8 级深硬件堆栈
具有独立方向控制的22 个I/O 引脚：PA 口6 个、PB 口8 个、PC 口8 个。
高灌/拉电流可直接驱动LED。
PA 端口引脚电平变化中断。
PA 端口独立的可编程弱上拉。
Timer0：带8 位可编程预分频器的8 位定时器/计数器。
增强型Timer1：
- 带有预分频器的16 位定时器/计数器。
- 外部Timer1 门控（计数使能）。
- 如果选择了INTOSC 模式，或者在LP 模式下可选择使用OSC1 和OSC2 作为Timer1 的振荡器。
Timer2：带2 位预分频器的16 位定时器/计数器。
8 位FLASHCMOS 单片机
16 位捕捉模块，最大分辨率为62.5ns。
16 位比较模块，最大分辨率为62.5ns。
带一个1、2 或4 路输出通道，可编程“死区时间”的12 位PWM 模块，输出信号的最大频率为8MHz。
带3 个同周期输出可功能引脚转移PWM 模块
12 个外部ADC 输入。
可选择ADC 启动方式。
ADC 参考电压可用软件选择为内部或外部参考。
当选择内部参考时，可通过配置寄存器选择片内2V，3V，4V 或者VDD 作为参考电压。
可在片上编程的比较器的参考电压（CVREF）模块（参考电压一定是小于VDD，最低可以是0V）。
比较器输入和输出可直接访问。
外部高速时钟：高达20MHz。
内部高速时钟：16MHz RC（Fcpu 仅支持16Mhz、8MHz、4MHz、2MHZ、1MHZ、500KHz、250KHz）。
内部低速时钟：RC 振荡器32 KHz。
高性能的RISCCPU
仅需学习35 条指令。
除跳转指令外的所有指令都是单周期的。
直接、间接和相对寻址模式。

商品特性

高精度内部振荡器，出厂时精度校准为 +/-1%。
可用软件选择的频率范围为250kHz 到16MHz。
软件可选的32 内部振荡器。
节能的休眠模式。
宽工作电压范围（2.0V 到5.5V）。
工业级温度范围。
上电复位（Powe-onReset，POR）。
上电延时定时器（Power-upTimer，PWRT）和振荡器起振定时器（OscillatorStart-upTimer，OST）。
LVR 低电压复位(侦测电压有1.7V、2.1V、3.8V 可选）。
带片上振荡器（振荡器频率可由软件选择，当预分频比最大时其标称值为268 秒）并且可软件使能的增强型低电流看门狗定时器（WatchdogTimer，WDT）。
带上拉的复位脚，可复用为输入引脚。
可编程代码保护。
待机电流：
- 电压为2.0V 时，典型值50nA。
工作电流：
- 频率为4MHz、电压为3.3V 时，典型值为600uA。
- 频率为31kHz、电压为2.0V 时，典型值为20uA。
看门狗定时器电流：
- 电压为2.0V 时，典型值为1uA。
通过两个引脚(PA0，PA1)实现在线串行编程和调试。
