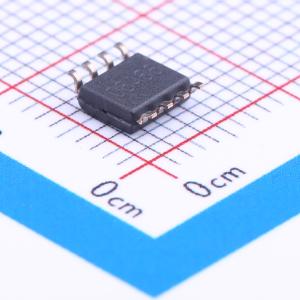

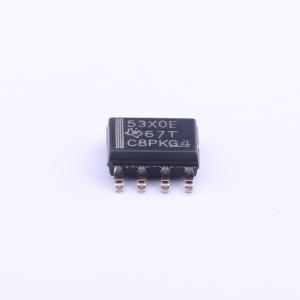

温馨提醒：图片仅供参考，商品以实物为准

UCC5390ECD

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC5390 适用于双极性电源 (E) 或具有分离输出 (S) 的 10A/10A 单通道隔离式栅极驱动器
品牌名称: TI(德州仪器)
商品型号: UCC5390ECD
商品编号: C160433
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

UCC53x0 是一系列紧凑型单通道隔离式 IGBT、SiC 和 MOSFET 栅极驱动器，具有出色的隔离等级和型号，适用于引脚排列配置和驱动强度。 UCC53x0 采用 8 引脚 SOIC (D) 封装。该封装具有 4mm 的爬电和余隙，可以支持高达 3kV_RMS 的隔离电压，很适合需要基本隔离的应用。基于这些各种不同的选项和宽电源范围，UCC53x0 系列十分适合电机驱动和工业电源。 UCC53x0S 选项提供分离输出，可以用于控制驱动器的上升和下降时间。UCC53x0M 选项将晶体管的栅极连接到内部钳位，以防止米勒电流造成假接通。UCC53x0E 选项的 UVLO2 以 GND2 为基准，方便了双极供电。与光耦合器不同，UCC53x0 系列的部件间偏移更低，传播延迟更小，工作温度更高，并且 CMTI 更大。

商品特性

3V 至 15V 输入电源电压
13.2V 至 33V 输出驱动器电源电压
特性选项：分离输出（UCC5320S 和 UCC5390S）；IGBT 发射极采用 UVLO（UCC5320E 和 UCC5390E）；米勒钳位选项（UCC5310M 和 UCC5350M）
输入引脚具有负 5V 电压处理能力
UCC5320S、UCC5320E 和 UCC5310M 具有 60ns 传播延迟（典型值）
UCC5390S、UCC5390E 和 UCC5350M 具有 65ns 传播延迟（典型值）
100kV/μs 最小共模瞬态抗扰度(CMTI)
可承受的隔离浪涌电压：4242V_PK
安全相关认证：符合 DIN V VDE V 0884 - 10 和 DIN EN 61010 - 1 标准的 4242V_PK 隔离（计划）；符合 UL 1577 标准且长达 1 分钟的 3000 VRMS 隔离（计划）；CSA 组件验收通知 5A，IEC 60950 - 1 和 IEC 61010 - 1 终端设备标准（计划）；符合 GB4943.1 - 2011 标准的 CQC 认证（计划）
针对所有引脚的 4kV ESD
CMOS 输入
8 引脚窄体 SOIC 封装工作温度范围： - 40°C 至 + 125°C 环境

应用领域

工业电机控制驱动
工业用电源
太阳能逆变器
混合动力汽车(HEV) 和电动车(EV) 电源模块
感应加热

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	-

	属性	参数值
	默认输出	-
	隔离电压(Vrms)	3000
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
