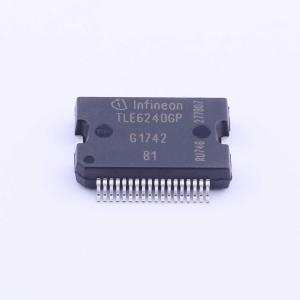

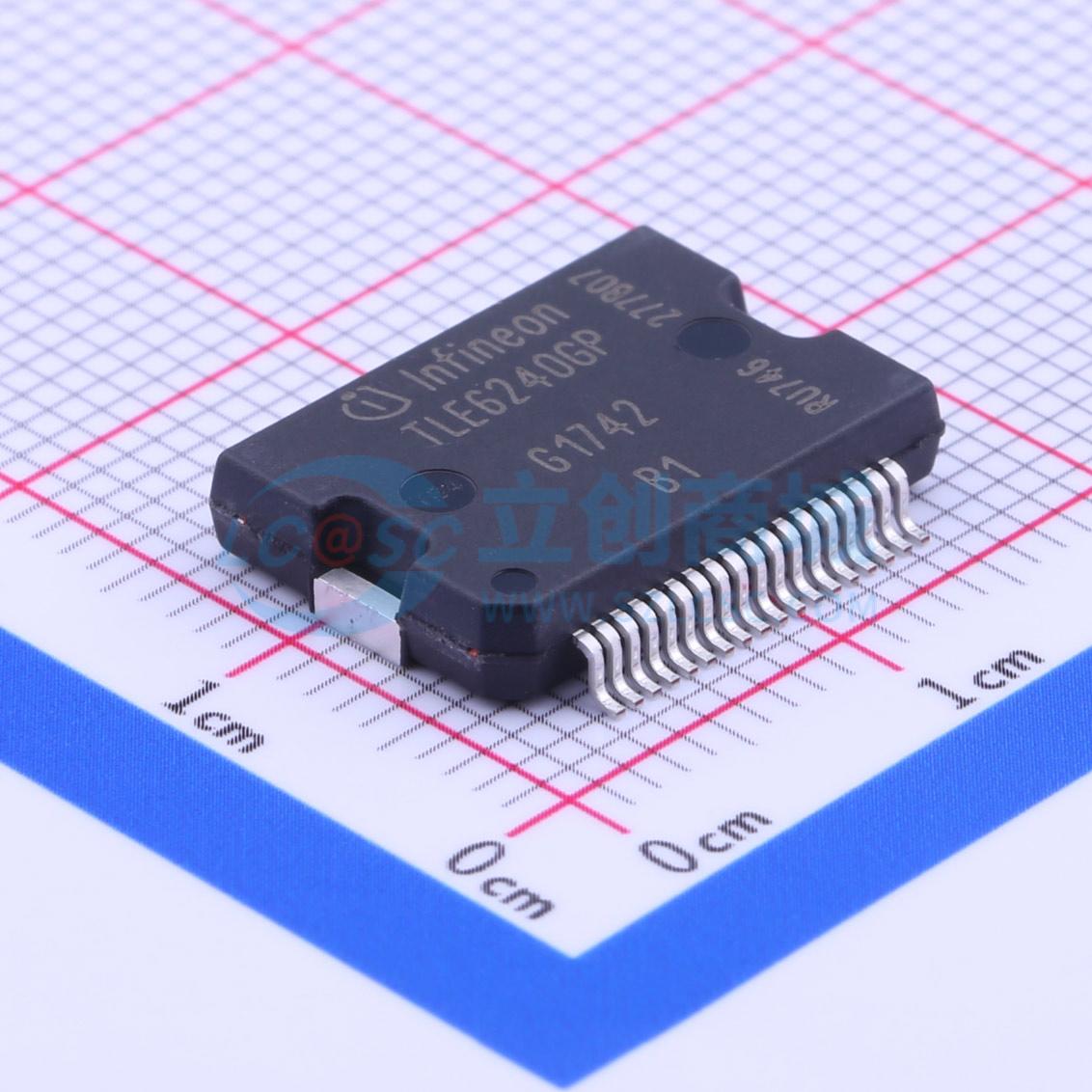

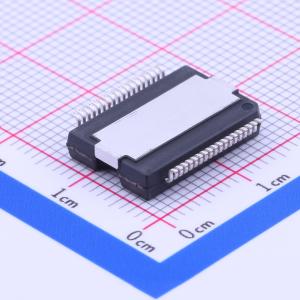

TLE6240GP
TLE6240GP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE6240GP
- 商品编号
- C158111
- 商品封装
- DSO-36
- 包装方式
- 编带
- 商品毛重
- 2.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输入控制逻辑 | 低电平有效；高电平有效 | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+150℃ |
商品概述
采用智能功率技术（SPT）的16通道低端开关，具备串行外设接口（SPI）和16个开漏DMOS输出级。TLE6240GP具备嵌入式保护功能，适用于汽车和工业应用。输出级通过SPI接口进行控制。此外，8个通道可直接并行控制，用于PWM应用。因此，TLE6240GP特别适用于发动机管理和动力系统、安全和车身应用。 TLE6240GP是一款16通道低端功率开关，提供串行外设接口（SPI）来控制16个功率DMOS开关，并提供诊断反馈。功率晶体管通过有源齐纳钳位保护，可防止与VBB短路、过载、过温和过压。诊断逻辑可识别故障状态，可通过串行诊断输出（SO）读取。
商品特性
- 短路保护
- 过温保护
- 过压保护
- 16位串行数据输入和诊断输出（每通道2位，用于开路负载和接地短路检测）
- 8个通道可直接并行控制，用于PWM应用
- 并行输入高电平或低电平有效可编程
- 通用故障标志
- 低静态电流
- 与3V微控制器兼容
- 静电放电（ESD）保护
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 汽车和工业系统
- solenoids、继电器和电阻性负载
