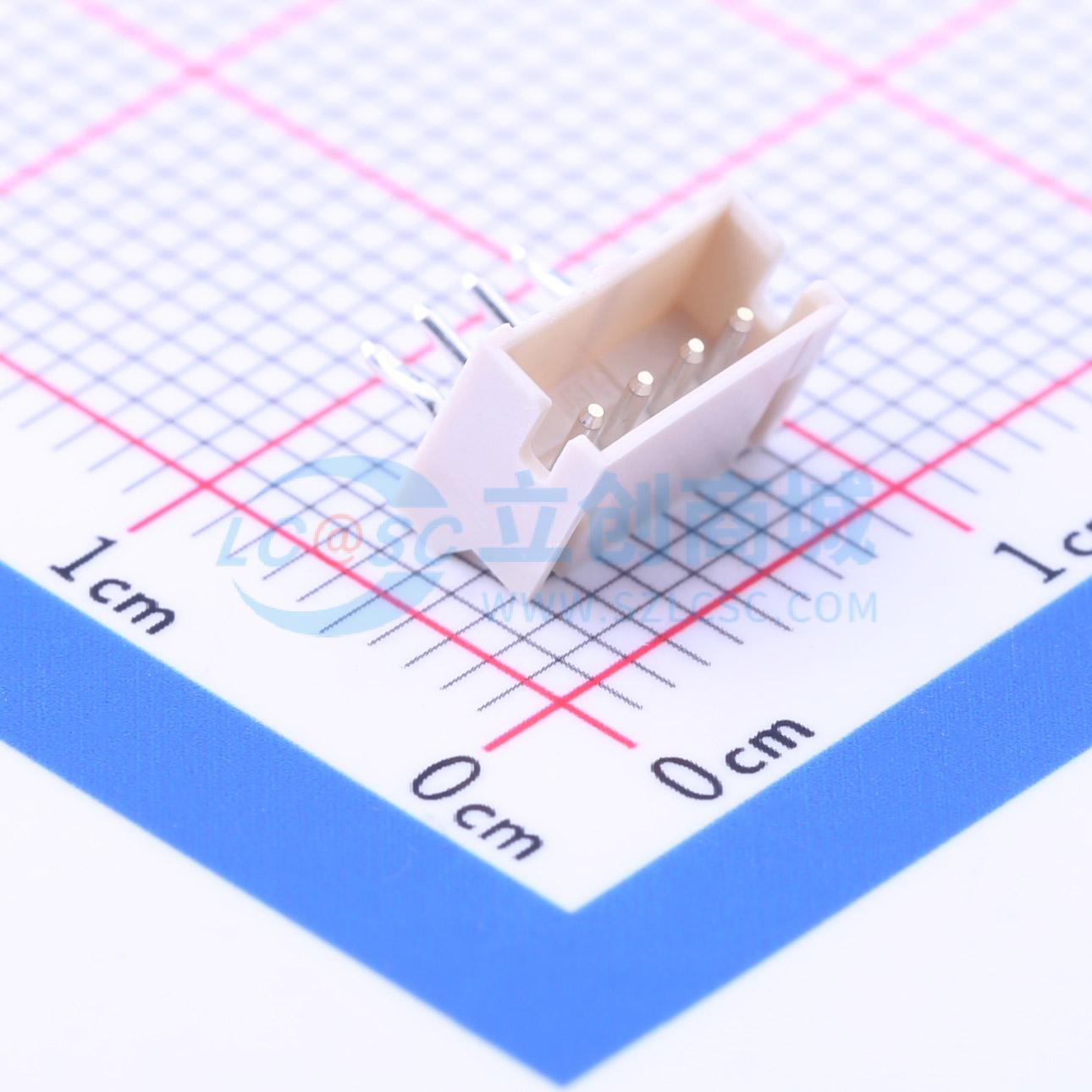

温馨提醒：图片仅供参考，商品以实物为准
S4B-ZR(LF)(SN)
1x4P 间距:1.5mm 弯插 系列:ZH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 连接器体积非常小,安装高度为 5.6 mm,厚度仅为 3.5 mm。外壳上的接触固定片使插入更容易,而触点中心的凹痕确保与插针可靠接触。
- 品牌名称
- JST
- 商品型号
- S4B-ZR(LF)(SN)
- 商品编号
- C157924
- 商品封装
- 弯插,P=1.5mm
- 包装方式
- 盒装
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 1.5mm | |
| 安装方式 | 弯插 | |
| 参考系列 | ZH | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 行距 | - | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | 玻纤增强PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 3.7mm | |
| X轴-板上底边长度(间距线) | 7.5mm | |
| Y轴-板上底边宽度 | 6mm |
