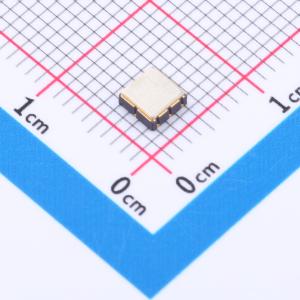

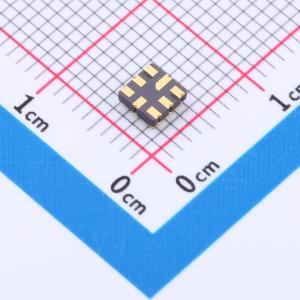

温馨提醒：图片仅供参考，商品以实物为准
MAX6226ALA25+
MAX6226ALA25+
- 描述
- 超高精度、超低噪声、串联型电压基准、具有5ppm/°C (最大)温度系数和优异的±0.02% (最大)初始精度
- 商品型号
- MAX6226ALA25+
- 商品编号
- C1575703
- 商品封装
- CLCC-8(3.8x3.8)
- 包装方式
- 托盘
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.7V~12.6V | |
| 输出电压 | 2.5V | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.02% | |
| 温度系数 | - | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 550uA | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
MAX6226是一款超低噪声、高精度、低压差电压基准源。该系列电压基准源采用曲率校正电路和高稳定性、激光微调的薄膜电阻，可实现3 ppm/°C（最大值）的温度系数和出色的±0.02%（最大值）初始精度。其专有的低噪声基准架构可产生1.45 μVₚ₋ₚ的低闪烁噪声，以及低至75 nV/√Hz（2.5V输出）的宽带噪声，且不会像常见的低噪声基准源那样增加电源电流。在降噪引脚添加一个0.1 μF的电容，可将宽带噪声改善至45 nV/√Hz，并提高交流电源抑制比。MAX6226系列模式基准源的工作电源电压范围为2.7V至12.6V，在灌电流和拉电流高达10 mA时，负载调整率指标分别保证小于0.25Ω和0.05Ω。这些器件的工作温度范围为汽车级的 -40°C至 +125°C。 MAX6226的电源电流典型值为380 μA，输出电压为2.5V和5.0V。MAX6226的压差电压低至200mV。与传统的并联模式（两端）基准源不同，传统基准源会浪费电源电流且需要外部电阻，而MAX6226的电源电流几乎与电源电压无关，且无需外部电阻。MAX6226在负载电容为0.1 μF至10 μF时保持稳定，采用8引脚陶瓷封装。
商品特性
- 8引脚密封陶瓷封装，节省系统电路板空间
- 超低1.45 μVₚ₋ₚ噪声 [0.1 Hz至10Hz，2.5V输出]
- 超低3 ppm/°C（最大值）温度系数
- ±0.02%（最大值）初始精度
- 宽（Vₒᵤₜ + 200 mV）至12.6V电源电压范围
- 低200 mV（最大值）压差电压
- 380 μA静态电源电流
- 10 mA灌/拉电流能力
- Cₗₒₐd = 0.1 μF至10 μF时保持稳定
- 低11 ppm/1000小时长期漂移
- 0.05Ω（最大值）负载调整率
- 25 μV/V（最大值）线性调整率
- 用于远程检测的强制和检测输出
应用领域
- 高分辨率A/D和D/A转换器
- 自动测试设备（ATE）
- 高精度参考标准
- 精密电流源
- 数字电压表
- 高精度工业和过程控制
