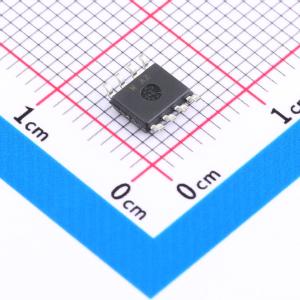

MAX6143BASA50+
高精度电压基准，带有温度传感器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低噪声、高精度电压基准器件。该器件具有专有的温度系数曲率校正电路和激光微调薄膜电阻，可实现极低的3ppm/°C温度系数和出色的±0.06%初始精度。提供一个TEMP输出，其输出电压与芯片温度成正比，适用于各种温度传感应用。还提供一个TRIM输入，允许通过电阻分压器网络对输出电压进行微调
- 商品型号
- MAX6143BASA50+
- 商品编号
- C1575417
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 7V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 30mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 10ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 550uA | |
| 噪声(0.1Hz-10Hz) | 9uVp-p | |
| 噪声(10Hz-10kHz) | 14.5uVrms | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品特性
- 宽（+2V）至 ±40V 电源电压范围
- 出色的温度稳定性：3ppm/°C（最大）
- 严格的初始精度：±0.05%（最大）
- 低噪声：3.8μVₚ₋ₚ（2.5V 输出时典型值）
- 源输出电流高达 30mA
- 低电源电流：450μA（±25°C 时最大）
- 低 0.01μA 关断电流
- 线性温度传感器电压输出
- +2.5V、+3.3V、+4.096V、+5.0V 或 +10V 输出电压
- 宽工作温度范围：-40°C 至 +125°C
- 无需外部电容即可实现稳定性
