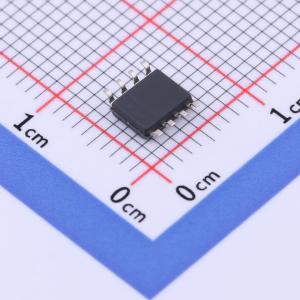

温馨提醒：图片仅供参考，商品以实物为准

REF5050ID

5.2V~18V 串联 1.2mA 3ppm/℃

描述: REF5050 5V、3μVpp/V 噪声、3ppm/°C 温漂、精密串联电压基准
品牌名称: TI(德州仪器)
商品型号: REF5050ID
商品编号: C1575348
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

REF50xx 是一款噪声低、漂移低、精度极高的电压基准产品系列。该系列基准同时支持灌电流和源电流，并且具有出色的线性调整率和负载调整率。采用专有设计技术实现了出色的温度漂移(2.5ppm/℃) 和高精确度 (0.025%)。这些特性加之非常低的闪烁噪声 (0.5μVPP/V)，使 REF50xx 系列非常适合用于高精度数据采集系统。REF50 系列提供增强等级 (REF50xxEI)、高等级 (REF50xxI) 和标准等级(REF50xxAI)，在 8 引脚 SOIC 和 VSSOP 封装中提供产品，指定温度范围为 -40℃ 至 125℃。

商品特性

提供多等级温漂可选:增强等级最大温漂2.5ppm/℃，高等级最大3ppm/℃，标准等级最大8ppm/℃
提供多等级精度可选:增强等级最大精度0.025%，高等级最大0.05%，标准等级最大0.1%
低噪声:增强等级0.5μVPP/V，高/标准等级3μVPP/V
出色的长期稳定性:第一个1000小时后，SOIC-8封装为22ppm，VSSOP-8封装为50ppm
支持宽输入电压:增强等级最高支持42V，高/标准等级最高支持18V
高输出电流:±10mA
工作温度范围:-40℃ 至 125℃

应用领域

精密数据采集系统
半导体测试设备
工业过程控制
医疗仪器
压力和温度变送器
实验室和现场仪表

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	5.2V~18V
	输出电压	5V
	输出电流	10mA
	精度	±0.05%
	温度系数	3ppm/℃

	属性	参数值
	电压基准类型	串联
	静态电流(Iq)	1.2mA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	-
	工作温度	-40℃~+125℃
	功能特性	内置温度传感器；使能/关断
