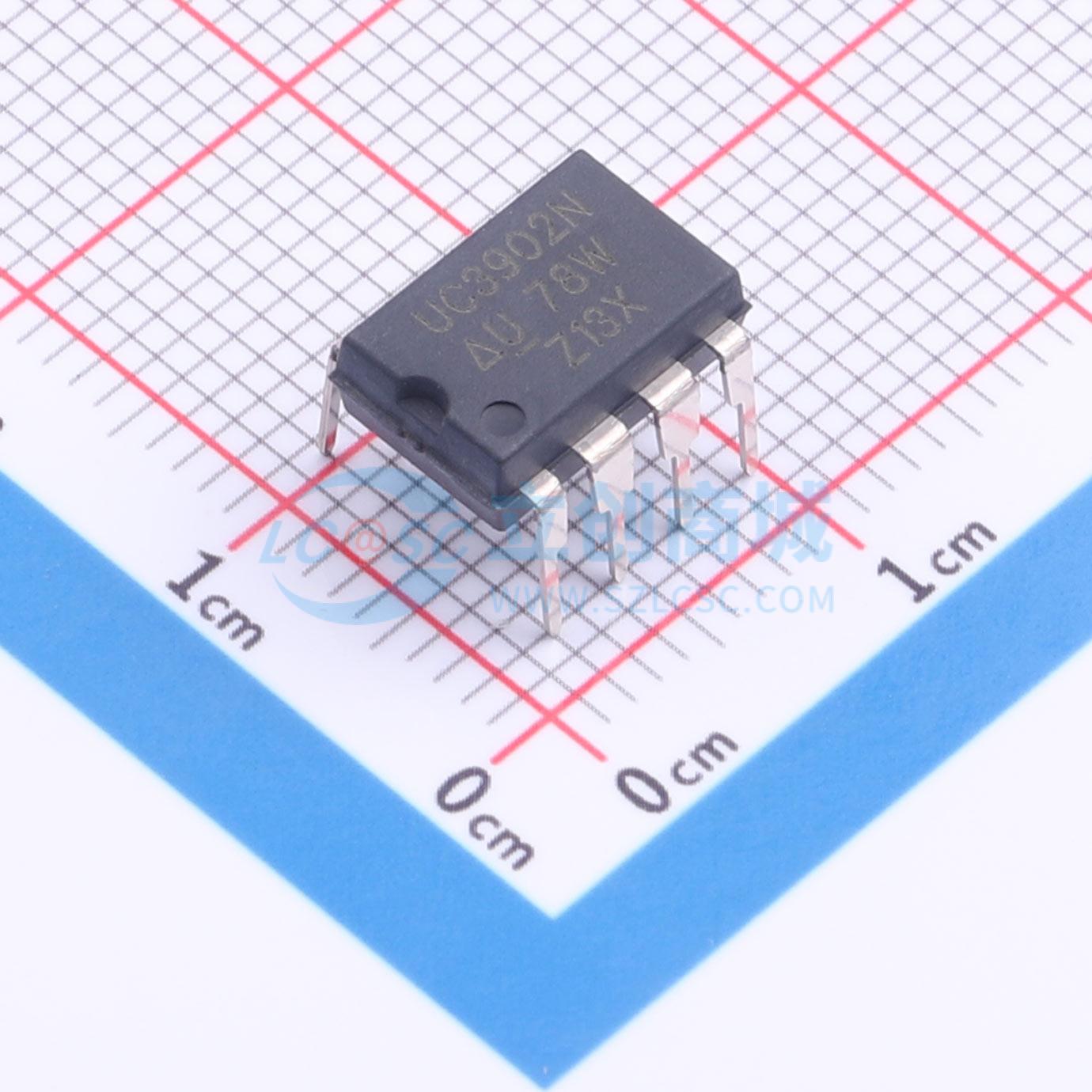

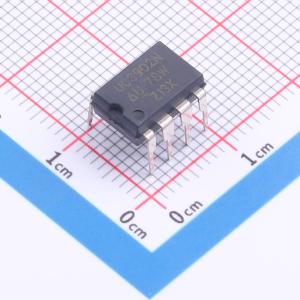

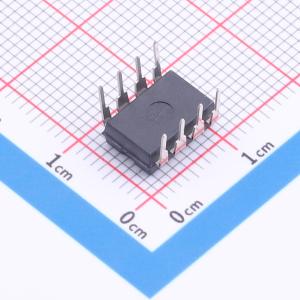

UC3902N

UC3902负载共享控制器是一款8引脚器件，可平衡从独立并联电源汲取的电流。负载共享通过将每个电源的输出电流调整到与共享总线上电压成比例的水平来实现。

主电源会自动被指定为调节至最高电压的电源，它以与其输出电流成比例的电压驱动共享总线。UC3902会调整其他并联电源的输出电压，使它们各自承担相应比例的负载电流。通常，每个电源设计为具有相同的电流水平，但使用UC3902时并非必须如此。通过适当调整电流检测电阻，具有不同输出电流能力的电源可以并联，每个电源为特定负载提供其输出电流能力的相同百分比。

共享总线采用差分线路，以最大程度提高抗噪能力，并适应每个电源转换器接地回线中的不同电压降。每个转换器的输出电压调整是通过向输出电压检测线注入小电流来实现的，这需要插入一个小电阻（通常为20 Ω至100 Ω）。

这些器件内置的静电放电（ESD）保护有限。在存储或处理期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

• 2.7 V至20 V工作电压
• 8引脚封装，所需外部组件数量最少，与采用远程输出电压检测的现有电源设计兼容
• 差分共享总线
• 精密电流检测放大器（增益为40）
• 欠压锁定（UVLO）电路
• 用户可编程共享环路补偿

• 并联电源
