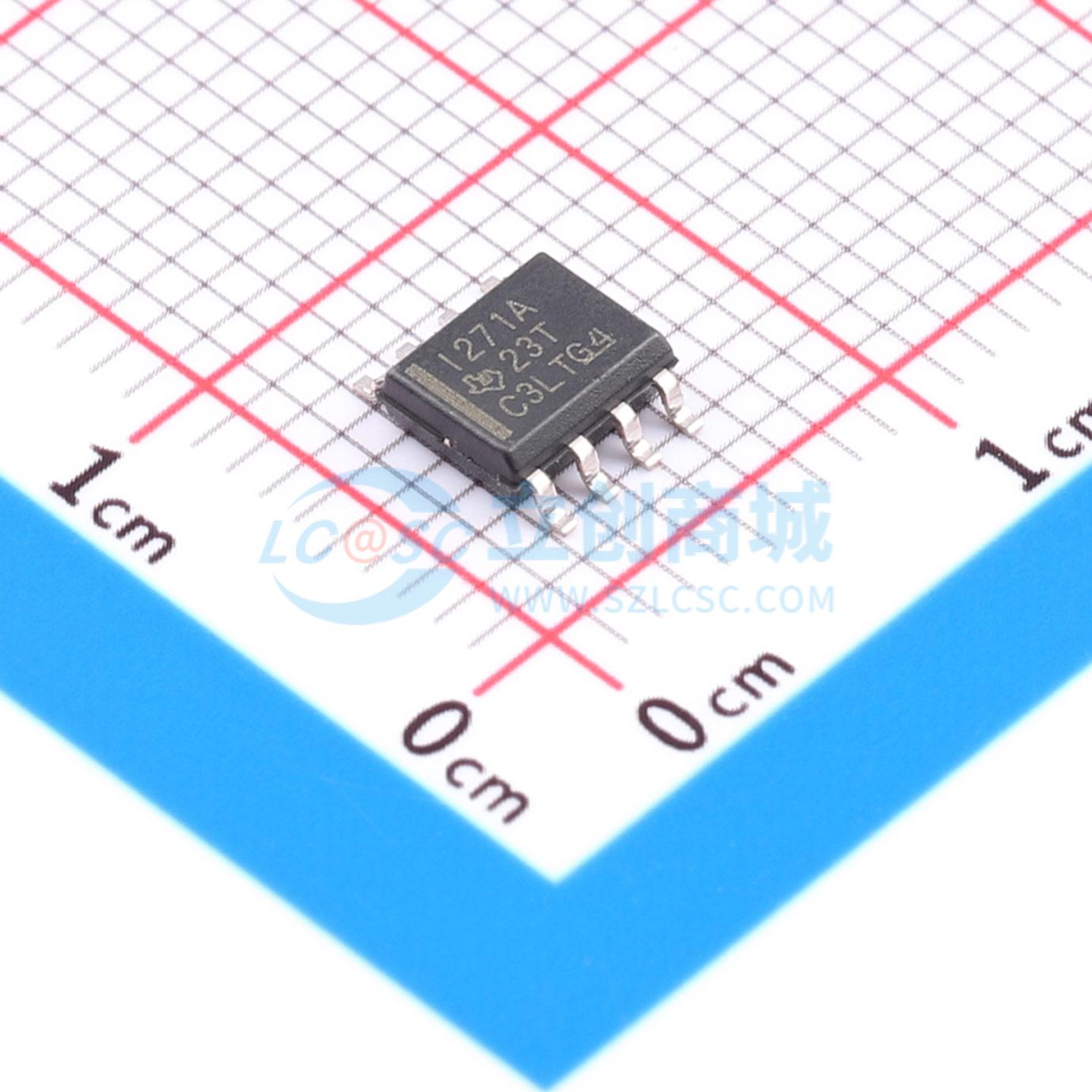

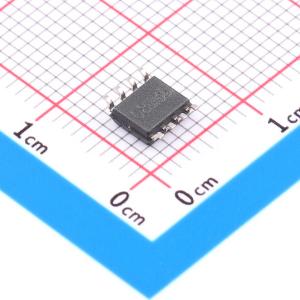

INA271AID
INA271AID
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA271 具有直列式滤波器功能 -16V 至 80V、分级电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA271AID
- 商品编号
- C1574849
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -16V~80V | |
| 增益 | 20V/V |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 130kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
INA270 和 INA271 系列器件电压输出、电流感应放大器可在独立于电源电压的 -16V 至 +80V 共模电压中检测分流电阻上的压降。INA270 和 INA271 引脚排列可随时用于滤波。 INA270 和 INA271 具有两种增益选项：14 V/V 和 20V/V。130kHz 带宽简化了在电流控制环路中的使用。 INA270 和 INA271 由一个 +2.7V 至 +18V 单电源供电，消耗的电源电流为 700μA（典型值）。器件具有 -40°C 至 +125°C 扩展额定工作温度范围，采用 SOIC - 8 封装。
商品特性
- 宽共模范围：-16V 至 +80V
- CMRR：120dB
- 精度：
- ±0.5mV 失调电压（典型值）
- ±0.2% 增益误差（典型值）
- 2.5μV/°C 温漂（典型值）
- 50 ppm/°C 增益漂移（最大值）
- 带宽：高达 130kHz
- 两种可用增益选项：
- 14 V/V (INA270)
- 20 V/V (INA271)
- 静态电流：700μA（典型值）
- 电源：+2.7V 至 +18V
- 可用于滤波
应用领域
- 电源管理
- 汽车电信设备
- 笔记本电脑电池充电器
- 手机焊接设备
