温馨提醒：图片仅供参考，商品以实物为准

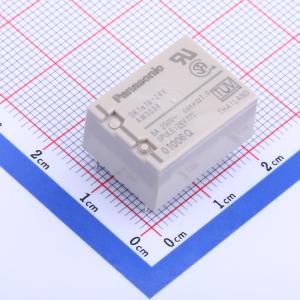

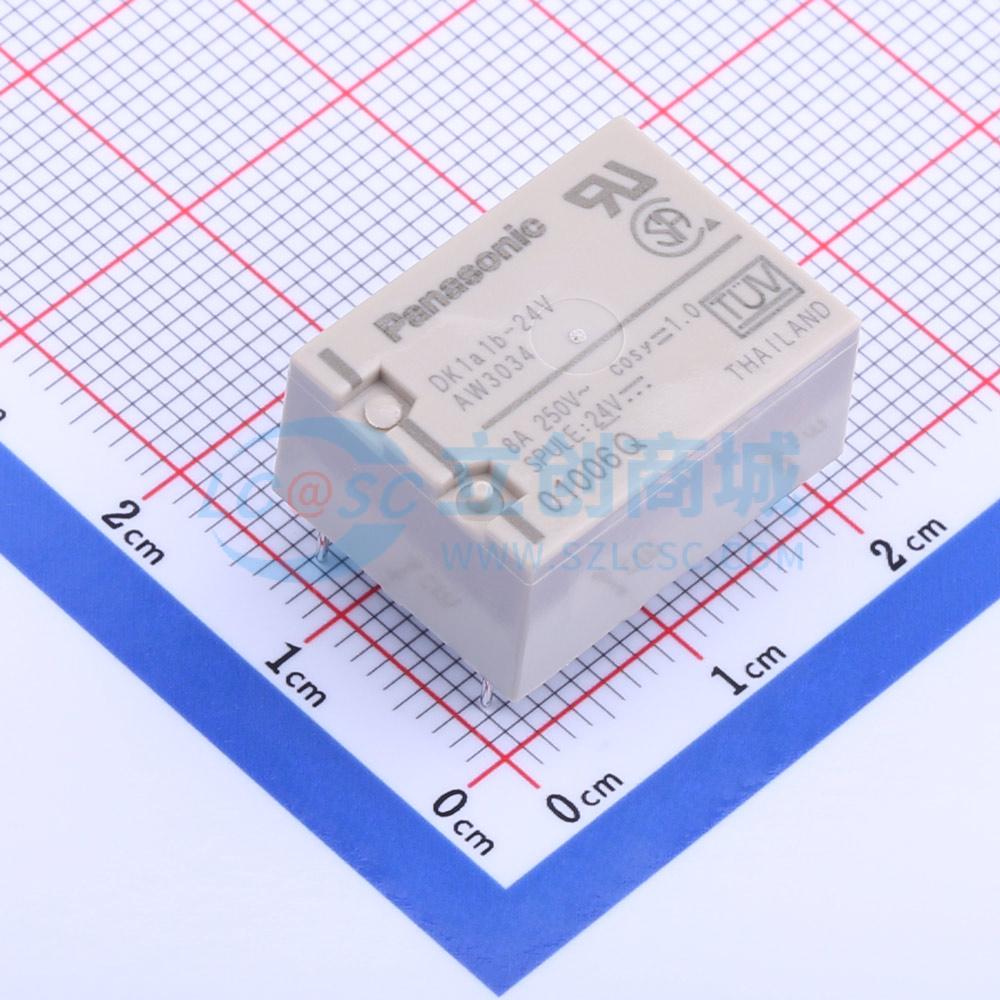

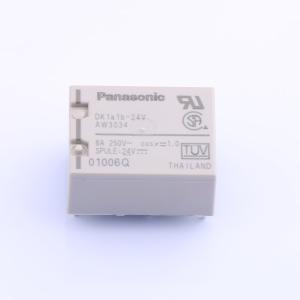

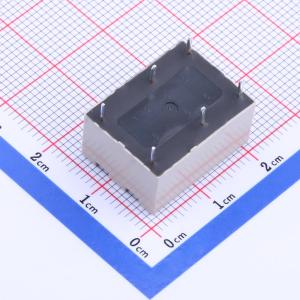

DK1A1B-24V
无锁存 24V 8A 一组常开+一组常闭:1A+1B(单刀单掷-常开+单刀单掷-常闭)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：紧凑且高容量：小封装实现高容量切换，1 Form A为10A 250V AC；1 Form A 1 Form B和2 Form A为8A 250V AC。 高灵敏度：200mW标称工作功率。 高击穿电压：独立的线圈和触点结构提高了击穿电压，触点与线圈之间、断开触点之间，1分钟4000Vrms；1分钟1000Vrms；10000V浪涌、1500V浪涌击穿电压。应用：开关电源
- 品牌名称
- PANASONIC(松下)
- 商品型号
- DK1A1B-24V
- 商品编号
- C1564172
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 6.582克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常开+一组常闭:1A+1B(单刀单掷-常开+单刀单掷-常闭) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 8A@250VAC；8A@30VDC | |
| 最大切换电压 | 250V@AC；125V@DC | |
| 额定线圈功率 | 200mW | |
| 触点材料 | AgNi |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 8A | |
| 线圈类型 | - | |
| 线圈电阻 | 2.88kΩ | |
| 接触电阻 | 30mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 8ms | |
| 工作温度 | -40℃~+65℃ |
