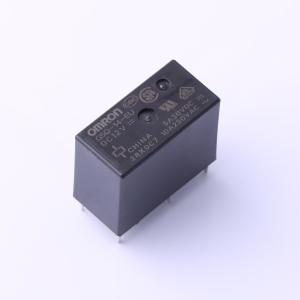

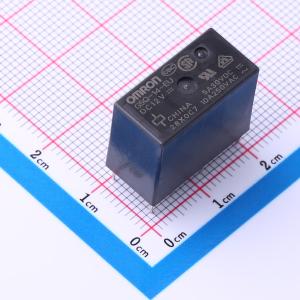

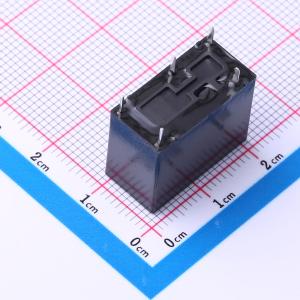

G5Q-14-EU DC12

12V 10A 一组转换:1C(单刀双掷-转换)

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有出色的多种负载切换性能，体积小，但能承受 8 kV 脉冲电压（线圈和触点之间），线圈功耗低（单刀单掷常开：200 mW，单刀双掷：400 mW），线圈绝缘系统为 F 级（UL1446），符合 IEC/EN 60335-1（HA 型号），通过电压保持和脉冲宽度调制（PWM）控制降低功耗（仅适用于 G5Q- PW 型号）。
品牌名称: OMRON(欧姆龙)
商品型号: G5Q-14-EU DC12
商品编号: C1563408
商品封装: 插件,20x10mm
包装方式: 托盘
商品毛重: 6.96克(g)

商品参数

	属性	参数值
	商品目录	功率继电器
	线圈电压	12V
	触点形式	一组转换:1C(单刀双掷-转换)
	引脚数	5
	触点容量(电阻负载)	5A@30VDC；10A@250VAC
	最大切换电压	277V@AC；30V@DC
	额定线圈功率	400mW
	触点材料	银合金(无镉)
	最大切换电流	10A

商品概述

该产品是一款10A 1a/1c小型功率继电器，支持从阻性负载到电感负载的广泛用途。产品线包含有助于节能的保持型产品（-HR）以及支持保持电压和PWM控制的产品（-PW）。其中-HR系列满足TV-8额定值（浪涌电流117A）和E-ballast额定值（UL508）。除-HR系列外，产品符合IEC60079-1和IEC60079-15标准，并依据IEC/EN 60079-1第15.5项（Enclosed-break devices, Group IIA）和IEC/EN 60079-15第11.2项（Sealed devices）通过试验。此外，产品符合耐燃性国际安全标准IEC/EN 60335-1（-HA型）。

商品特性

品类齐全，包括有助于节能的保持型产品（-HR）以及支持保持电压和PWM控制的产品（-PW）。
-HR系列满足TV-8额定值（浪涌电流117A）和E-ballast额定值（UL508）。
符合IEC60079-1、IEC60079-15标准（-HR除外），并依据相关条款通过密封和隔爆试验。
符合耐燃性国际安全标准IEC/EN 60335-1（-HA型）。

应用领域

控制设备的输出应用
家用电器
照明设备
住宅设备
工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	线圈类型	无极性-单线圈
	线圈电阻	360Ω
	接触电阻	100mΩ
	动作时间	10ms
	释放时间	5ms
	工作温度	-40℃~+85℃
	长度	20mm
	宽度	10mm
