温馨提醒：图片仅供参考，商品以实物为准

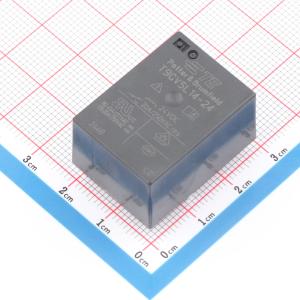

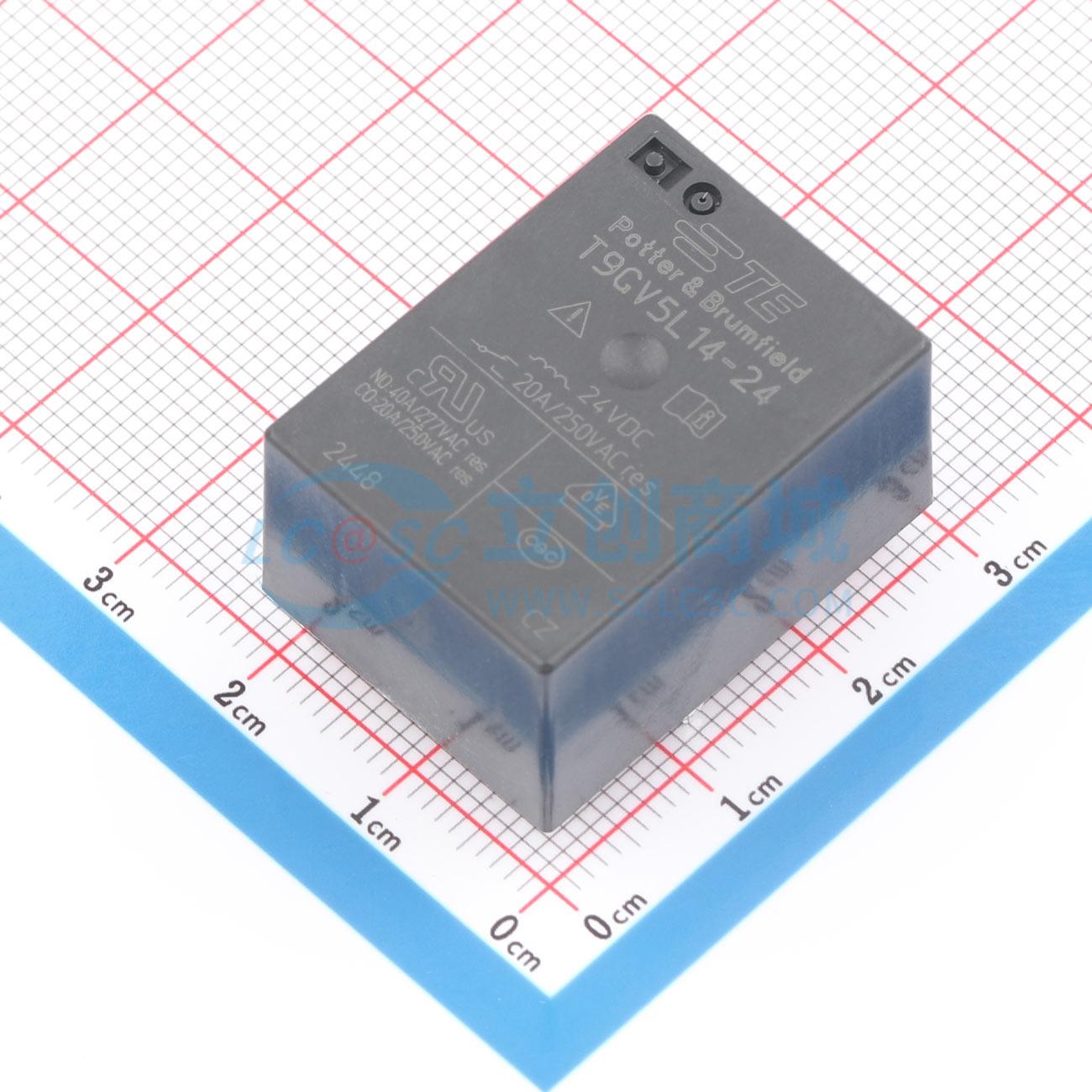

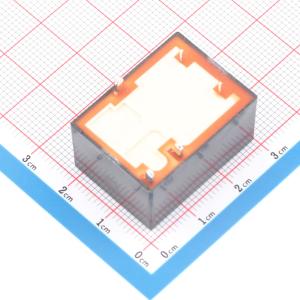

T9GV5L14-24
无锁存 24V 20A 一组转换:1C(单刀双掷-转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：30A常开开关和20A转换开关。 具备40A UL额定值。 占用最小电路板空间（29mm x 21.5mm）。 符合UL 508的电气间隙和爬电距离要求。 符合IEC 61810-1的加强绝缘要求。 可选择通过0.250英寸（6.3mm）快速连接端子进行负载连接。应用：HVAC。 电器
- 商品型号
- T9GV5L14-24
- 商品编号
- C1563099
- 商品封装
- 插件,21.5x29mm
- 包装方式
- 袋装
- 商品毛重
- 1.629克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 15.6A@480VAC；22A@250VAC；30A@250VAC；20A@250VAC | |
| 最大切换电压 | 480V@AC | |
| 额定线圈功率 | 900mW | |
| 触点材料 | AgSnO2 |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 20A | |
| 线圈类型 | - | |
| 线圈电阻 | 640Ω | |
| 接触电阻 | 300Ω | |
| 动作时间 | 15ms | |
| 释放时间 | 22ms | |
| 工作温度 | -40℃~+105℃ |
| 安装类型 | 通孔 |
| 额定接触（电流） | 20A |
| 特性 | - |
| 开关电压 | 480VAC - 最大 |
| 必须吸合电压 | 18 VDC |
| 线圈电流 | 37.5mA |
| 继电器类型 | 通用 |
| 线圈类型 | 无锁存 |
| 端接样式 | PC 引脚 |
| 线圈电压 | 24VDC |
| 线圈绝缘 | B 类 |
| 工作时间 | 15ms |
| 工作温度 | -40°C ~ 105°C |
| 触头外形 | SPDT（1 Form C） |
| 必须释放电压 | 2.4 VDC |
| 密封等级 | 密封式 - 焊剂防护 |
| 释放时间 | 22ms |
| 触头材料 | 银锡氧化物（AgSnO） |
