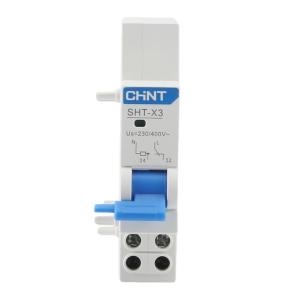

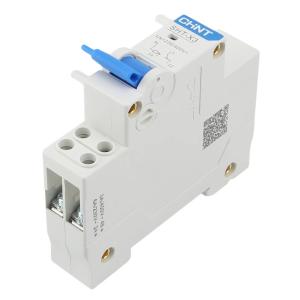

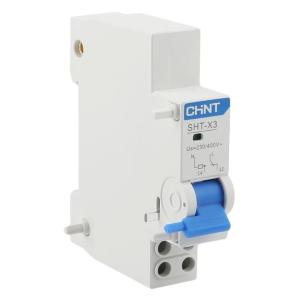

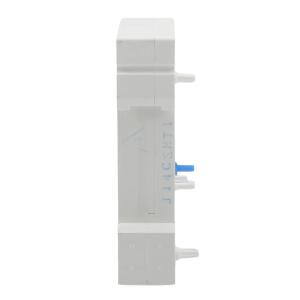

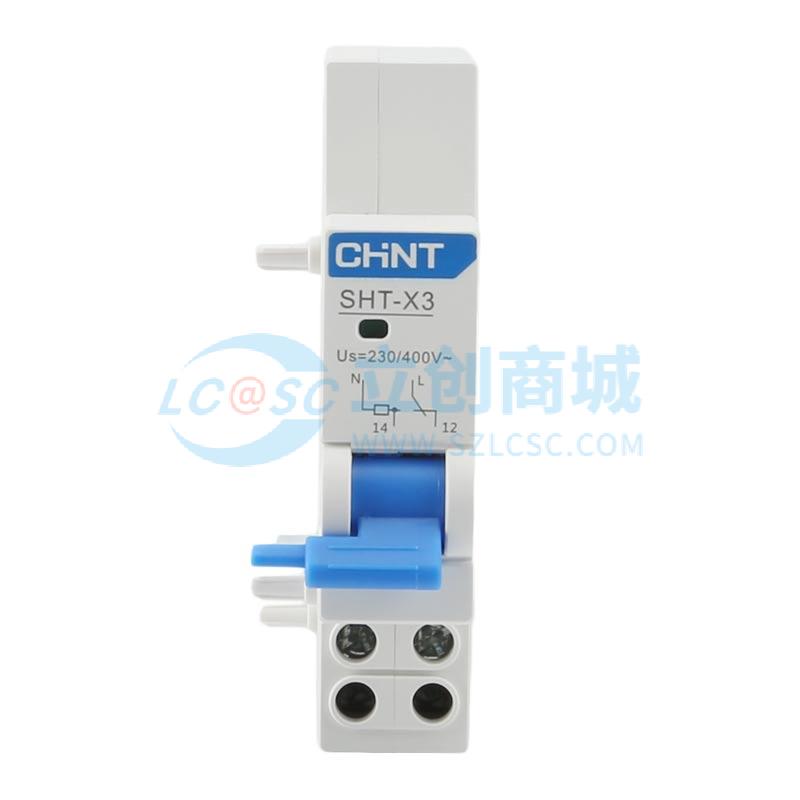

CHINT(正泰)SHT-X3分励脱扣器AC230V/400V
- 工业品
价格：￥13.04价格含税（税率13%）
- 品牌名称
- CHINT(正泰)
- 商品型号
- SHT-X3 AC230V/400V
- 商品编号
- C153954
- 商品毛重
69克(g)
广东仓0
购买数量
个
(9个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
品牌为CHINT（正泰），型号SHT-X3，专为配合NXB-12系列断路器设计，实现远程分励脱扣功能
2
额定绝缘电压高达500V，适用于AC 400V、AC 230V、AC/DC 48V及AC/DC 24V等多种工作电压环境，兼容性强
3
额定工作电流分别为：AC 400V下3A，AC 230V下6A，AC/DC 48V和AC/DC 24V下均为3A，满足不同负载需求
4
动作特性稳定，在额定控制电源电压的70%～110%范围内均可可靠动作，确保断路器可靠分断
5
具备安全信号灯与合闸信号灯指示功能：当脱扣器分闸时，C2、14端子接通，外接安全信号灯亮；当脱扣器合闸时，C2、12端子接通，外接合闸信号灯亮，便于状态监控
6
内置机械联锁机构，脱扣器动作时自动切断电源，防止误操作
7
机械寿命不低于0.4万次，具备良好的耐久性和可靠性
8
可与NXB-12断路器拼装使用，安装于TH35-7.5型钢安装轨上，结构紧凑，安装便捷
9
外形尺寸为79.2mm×50.5mm×41.2mm，符合标准模数化设计，适合配电柜内集成安装
使用场景 APPLICATIONS
1
广泛应用于工业自动化控制系统中，作为远程控制断路器分断的关键元件
2
适用于需要远程跳闸或紧急切断电源的配电系统，如工厂生产线、楼宇配电、消防联动系统等
3
在电力监控系统中用于实现自动化保护与故障隔离
4
适合用于需要状态反馈的场合，通过信号灯实时显示断路器的分合状态
5
可集成于PLC控制系统中，配合继电器或接触器实现程序化控制逻辑
6
适用于低压配电柜、动力配电箱、照明配电箱等电气设备中，提升系统的智能化与安全性
注意事项 PRECAUTIONS
1
必须与NXB-12系列断路器配套使用，不可单独安装
2
安装前需确认供电电压与脱扣器额定工作电压匹配，避免因电压不符导致无法正常工作或损坏设备
3
接线时应严格按照接线图连接：C1、C2为控制端，12、14为信号输出端，严禁反接
4
脱扣器应在断路器安装完成后进行拼装，并统一固定在TH35-7.5型安装导轨上，确保稳固可靠
5
使用过程中应定期检查接线端子是否松动，避免接触不良影响动作性能
6
不得在带电情况下拆卸或更换脱扣器，必须先断开主电源并确认无电后再操作
7
环境温度应在-5℃至+40℃之间，避免高温高湿或腐蚀性气体环境中长期使用
8
建议在安装后进行空载测试，验证脱扣功能是否正常，确保系统安全运行
