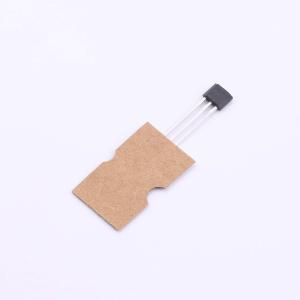

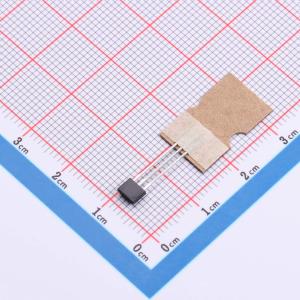

DRV5055A2ELPGMQ1

DRV5055-Q1是一款线性霍尔效应传感器，可按比例响应磁通量密度。该器件可用于进行精确的位置检测，应用范围广泛应用中的电源管理要求。 该器件由3.3V或5V电源供电。当不存在磁场时，模拟输出可驱动1/2 VCC。输出会随施加的磁通量密度呈线性变化，五个灵敏度选项可以根据所需的感应范围提供最大的输出电压摆幅。南北磁极产生唯一的电压。 它可检测垂直于封装顶部的磁通量，而且两个封装选项提供不同的检测方向。 该器件使用比例式架构，当外部模数转换器(ADC)使用相同的VCC作为其基准电压时，可以消除VCC容差产生的误差。此外，该器件还具有磁体温度补偿功能，可以抵消磁体漂移，在较宽的 -40℃至 +150℃温度范围内实现线性性能。

• 比例式线性霍尔效应磁传感器由3.3V和5V电源供电模拟输出，提供VCC/2静态失调电压
• 磁性灵敏度选项（ΔVCC = 5V时）：
  • A1：100mV/mT，±21mT范围
  • A2：50mV/mT，±42mT范围
  • A3：25mV/mT，±85mT范围
  • A4：12.5mV/mT，±169mT范围
  • A5：-100mV/mT，±21mT范围
• 高速20kHz传感带宽
• 低噪声输出，具有±1mA驱动器
• 磁体温漂补偿
• 符合面向汽车应用的AEC - Q100标准：温度等级0级： -40℃至150℃
• 标准行业封装：表面贴装SOT - 23，穿孔TO - 92

• 汽车位置检测
• 制动、加速、离合踏板
• 扭矩传感器、变速杆
• 节气门位置、高度找平
• 动力传动系统和变速系统组件
• 绝对值角度编码
• 电流检测
