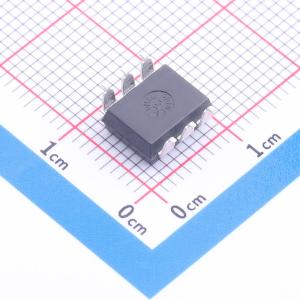

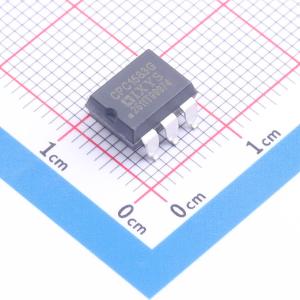

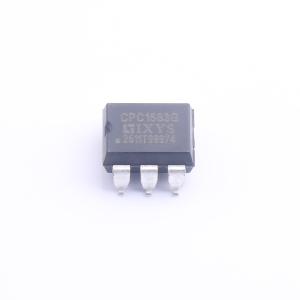

CPC1563GS

1 Form A(SPSTNO) 负载AC,DC 负载电压600V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CPC1563是一款常开（1-Form-A）固态继电器，具备集成式限流功能，旨在面向国际电话摘机开关市场，通过提供出色的电源串扰抗扰性，提高其在恶劣环境下的可靠性。当出现故障情况时（通常表现为负载/继电器组合两端的电压升高），该继电器会将流经负载的电流限制在ILMT。随着故障电压升高，负载受到继电器限流功能的保护，但继电器自身必须消耗越来越多的功率
品牌名称: Littelfuse/IXYS
商品型号: CPC1563GS
商品编号: C1559294
商品封装: SMD-6P
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

CPC1563是一种常开（1-Form-A）固态继电器，具有集成的电流限制功能，通过提供优异的电源交叉抗扰性来提高在恶劣环境中的生存能力，从而面向国际挂钩开关电话市场。当发生故障情况时，通常表现为负载/继电器组合上的电压升高，继电器将通过负载的电流限制到I_LMT。随着故障电压的增加，负载受到继电器电流限制的保护，但继电器本身必须耗散越来越多的功率。如果在继电器处于电流限制状态时，继电器两端的电压上升至电压触发关断阈值V_TH，则通过继电器和负载的电流将被削减至约100μA。在持续存在故障条件的情况下，无论是否超过V_TH，继电器芯片的温度都可能升至可能损坏它的水平。在这种情况下，内部热管理电路会关闭继电器。当继电器两端的电压降至V_TH以下，并且设备未处于热关断状态时，恢复正常操作。如果故障条件持续存在，则上述事件将重复发生。在提供足够的过电压保护的情况下，CPC1563可以满足监管电压浪涌要求。CPC1563继电器可用于交流和直流应用中。

商品特性

集成带电压触发关断的有源电流限制
热关断
保证开启：2mA输入控制电流
600Vp阻断电压
3750Vrms输入/输出隔离
小型表面贴装封装
低驱动功率需求
无需缓冲电路即可无电弧
无电磁干扰/射频干扰产生
阻燃等级UL 94 V-0

应用领域

单极、常开、限流OptoMOS继电器，带电压触发关机和热管理
- 简化电信二次保护
- 电话挂机开关
- VoIP网关
- IP-PBXs
- 卫星和有线机顶盒
- V.92（及其他标准）调制解调器
- 嵌入式POS终端、自动银行、远程计量、售货机、安全和监控的调制解调器
- 测量仪器
- 医疗设备——患者/设备隔离
- 工业控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	SPST-NO(1 Form A)
	连续负载电流	120mA
	负载电压	600V
	正向压降(Vf)	1.24V

	属性	参数值
	导通电阻	35Ω
	隔离电压(Vrms)	3.75kV
	导通时间(Ton)	1.22ms
	截止时间(Toff)	300us
	工作温度	-40℃~+85℃
