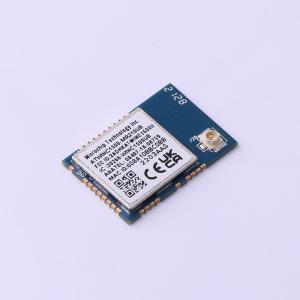

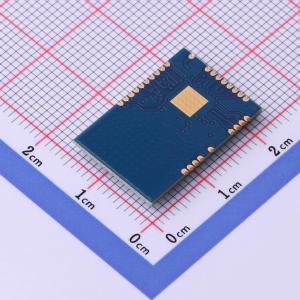

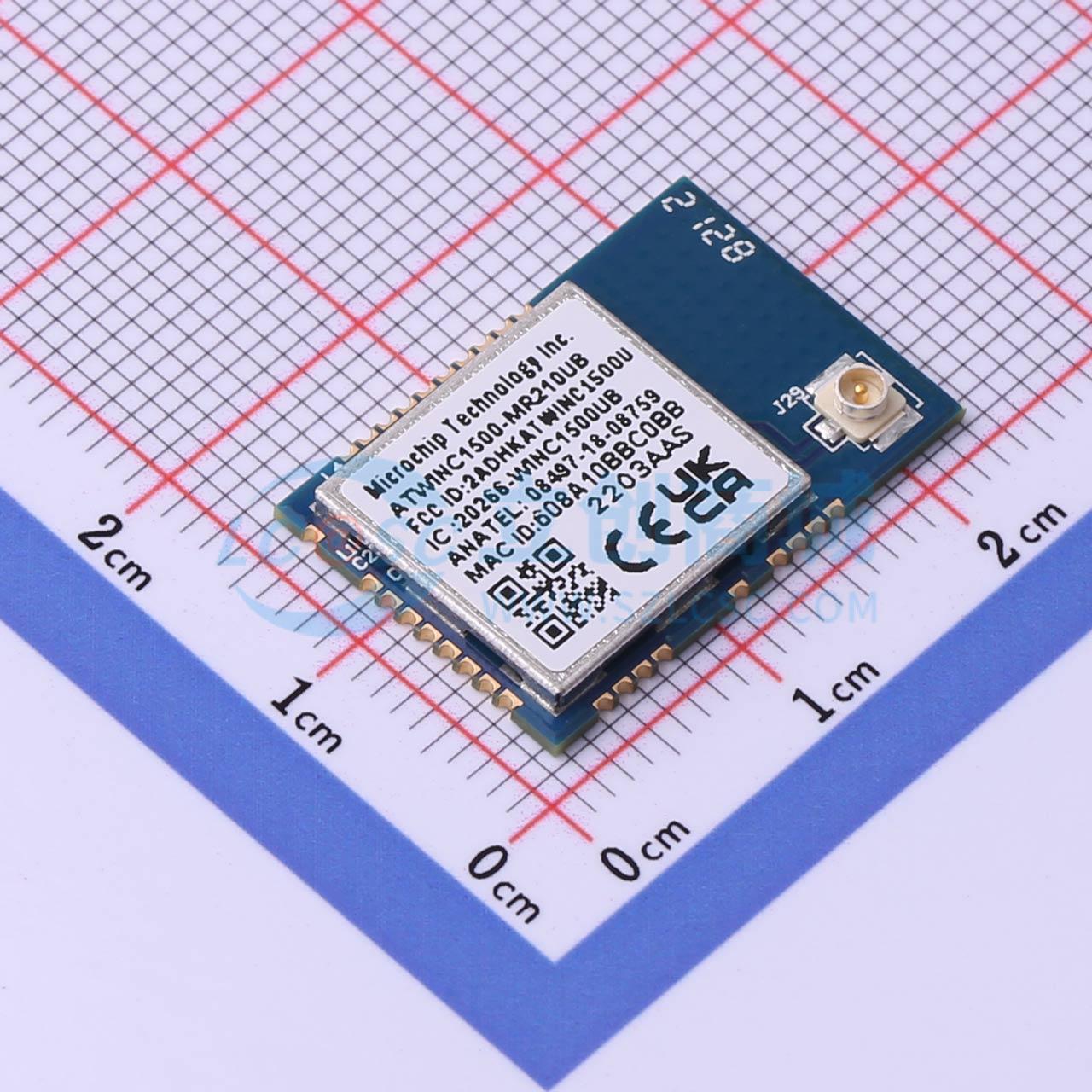

ATWINC1500-MR210UB1961

ATWINC15x0-MR210xB是一款低功耗的802.11 b/g/n物联网（IoT）模块，专为低功耗物联网应用进行了优化。该模块集成了功率放大器（PA）、低噪声放大器（LNA）、开关、电源管理，以及一个印刷天线或用于外接天线的微型同轴（u.FL）连接器，实现了小尺寸（21.7×14.7×2.1 mm）设计。它可与各厂商的802.11 b/g/n接入点互操作。该模块提供SPI端口，用于与主控制器连接。

• IEEE 802.11 b/g/n 20 MHz（1x1）解决方案
• 2.4 GHz ISM频段单空间流
• 集成发射/接收开关
• 集成PCB天线或用于外接天线的u.FL微型同轴连接器
• 通过先进的物理层信号处理实现卓越的灵敏度和覆盖范围
• 先进的均衡和信道估计
• 先进的载波和定时同步
• Wi-Fi Direct（固件版本19.5.2及以下支持）
• 支持软AP
• 支持IEEE 802.11 WEP、WPA、WPA2安全协议
• 支持WPA/WPA2（802.1X）企业级安全：
  • EAP-TLS
  • 带TLS的EAP-PEAPv0/1
  • 带MSCHAPv2的EAP-TTLSv0
  • 带MSCHAPv2的EAP-PEAPv0/1
• 通过硬件加速的两级A-MSDU/A-MPDU帧聚合和块确认实现卓越的MAC吞吐量
• 片上内存管理引擎，减轻主机负载
• SPI主机接口
• 工作温度范围为-40℃至+85℃
• 室温25℃时的射频性能，边界条件下变化2 - 3 dB
• I/O工作电压为2.7V至3.6V
• 内置26 MHz晶体
• 集成用于系统软件的闪存
• 节能模式：
  • 3.3V I/O时，典型掉电模式电流为4 μA
  • 保留芯片设置的打盹模式电流为380 μA（用于信标监测）
• 片上低功耗睡眠振荡器
• 通过引脚或SPI事务从打盹模式快速唤醒主机
• 快速启动选项：
  • 片上启动ROM（固件即时启动）
  • SPI闪存启动
• 用于状态变量的低漏电片上内存
• 快速AP重新关联（150 ms）
• 片上网络协议栈，减轻MCU负担
• 集成网络IP协议栈，降低主机CPU需求
• 网络功能支持TCP、UDP、DHCP、ARP、HTTP、TLS和DNS
• Wi-Fi和TLS安全硬件加速器，缩短连接时间
• IP校验和硬件加速器
• OTA安全硬件加速器
• 小尺寸主机驱动
• Wi-Fi联盟连接性和优化认证ID：WFA61069
