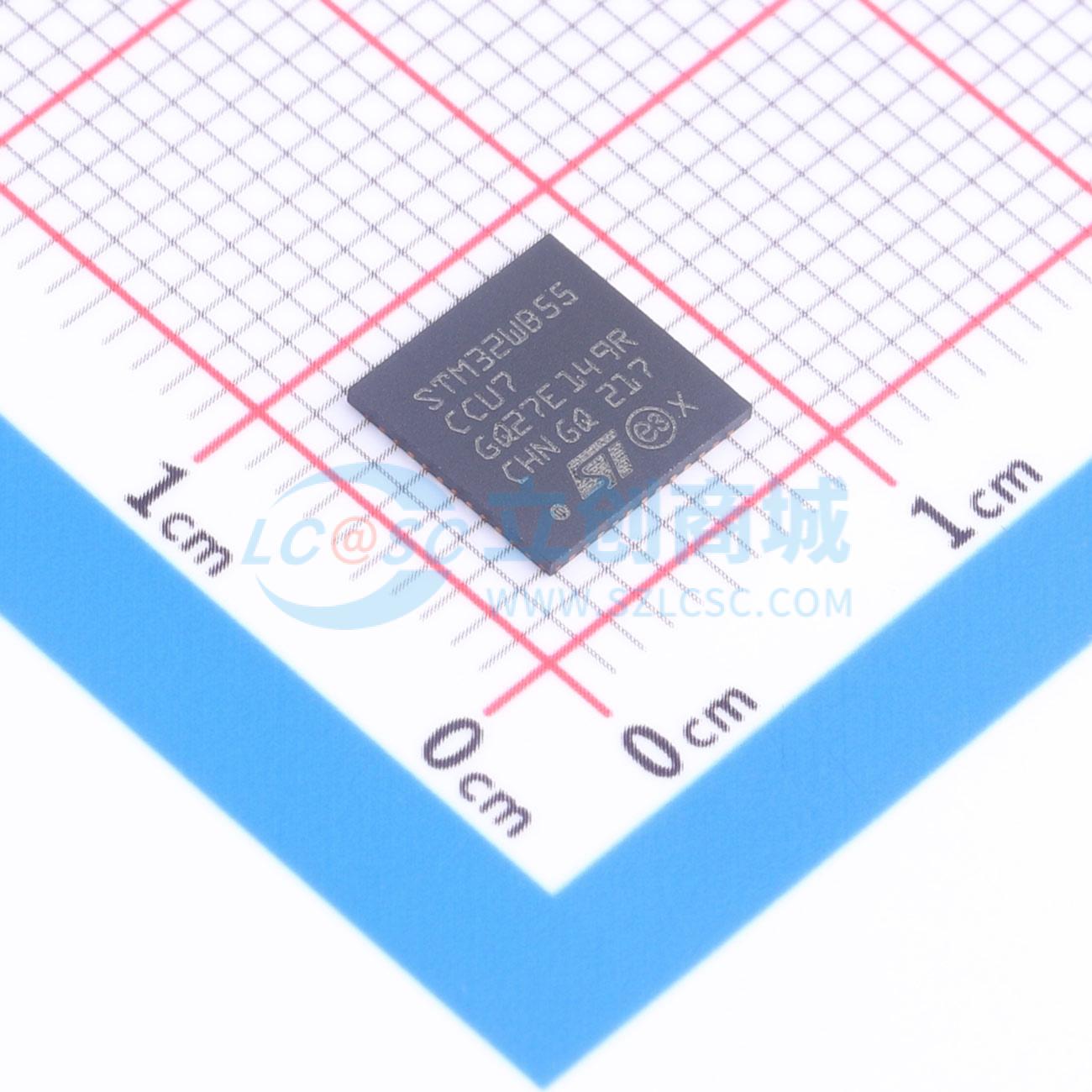

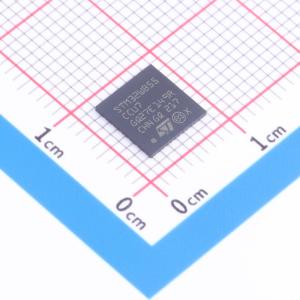

STM32WB55CCU7

超低功耗双核64 MHz Arm Cortex-M4 + 32MHz Cortex-M0+ MCU，具有256 KB Flash存储器、蓝牙5, 802.15.4、USB、LCD和AES-256

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ST(意法半导体)
商品型号: STM32WB55CCU7
商品编号: C1558426
商品封装: UFQFPN-48(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品特性

包含最先进的专利技术
无线电：
- 2.4 GHz
- RF 收发器支持蓝牙 5 规范、IEEE 802.15.4 - 2011 PHY 和 MAC，支持 Thread 和 Zigbee 3.0，接收灵敏度：-96 dBm（蓝牙低功耗 1 Mbps），-100 dBm（802.15.4）
- 可编程输出功率高达 +6 dBm，步长 1 dB
- 集成巴伦以减少物料清单
- 支持 2 Mbps，专用 Arm 32 位 Cortex - M0 + CPU 用于实时无线电层
- 精确的 RSSI 以实现功率控制
- 适用于需要符合射频法规 ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15 和 ARIB STD - T66 的系统
- 支持外部 PA
- 有可用的集成无源器件 (IPD) 配套芯片用于优化匹配解决方案（MLPF - WB55 - 01E3 或 MLPF - WB55 - 02E3）
超低功耗平台：
- 1.71 至 3.6 V 电源
- -40 °C 至 85 / 105 °C 温度范围
- 13 nA 关机模式
- 600 nA 待机模式 + RTC + 32 KB RAM
- 2.1 μA 停止模式 + RTC + 256 KB RAM
- 活动模式 MCU：当 RF 和 SMPS 开启时 <53 μA / MHz
- 无线电：接收 4.5 mA / 发射 0 dBm 时 5.2 mA
核心：Arm 32 位 Cortex - M4 CPU 带 FPU，自适应实时加速器 (ART Accelerator) 允许从闪存零等待状态执行，频率高达 64 MHz，MPU，80 DMIPS 和 DSP 指令
- 性能基准 – 1.25 DMIPS/MHz（Drystone 2.1），219.48 CoreMark®（64 MHz 时 3.43 CoreMark/MHz）
- 能源基准 – 303 ULPMark CP 分数
电源和复位管理：
- 高效嵌入式 SMPS 降压转换器，带智能旁路模式
- 超安全、低功耗 BOR（欠压复位），有五个可选阈值
- 超低功耗 POR/PDR
- 可编程电压检测器 (PVD)
- VBAT 模式，带 RTC 和备份寄存器
时钟源：
- 32 MHz 晶体振荡器，带集成微调电容（无线电和 CPU 时钟）
- 32 kHz 晶体振荡器用于 RTC（LSE）
- 内部低功耗 32 kHz (±5%) RC（LSI1）
- 内部低功耗 32 kHz（稳定性 ±500 ppm）RC（LSI2）
- 内部多速 100 kHz 至 48 MHz 振荡器，由 LSE 自动微调（精度优于 ±0.25%）
- 高速内部 16 MHz 工厂微调 RC (±1%)
- 2x PLL 用于系统时钟、USB、SAI 和 ADC
存储器：
- 高达 1 MB 闪存，带扇区保护 (PCROP) 防止读写操作，支持真正的蓝牙低功耗和 802.15.4 软件栈
- 高达 256 KB SRAM，包括 64 KB 带硬件奇偶校验
- 20x32 位备份寄存器
- 引导加载程序支持 USART、SPI、I2C 和 USB 接口
- OTA（空中）蓝牙低功耗和 802.15.4 更新
- 四路 SPI 存储器接口，带 XIP
- 1 Kbyte（128 双字）OTP
丰富的模拟外设（低至 1.62 V）：
- 12 位 ADC 4.26 Msps，硬件过采样可达 16 位，200 μA/Msps
- 2x 超低功耗比较器
- 精确的 2.5 V 或 2.048 V 参考电压缓冲输出
系统外设：
- 处理器间通信控制器 (IPCC)，用于与蓝牙低功耗和 802.15.4 通信
- HW 信号量，用于 CPU 之间的资源共享
- 2x DMA 控制器（每个 7x 通道），支持 ADC、SPI、I2C、USART、QSPI、SAI、AES、定时器
- 1x USART（ISO 7816、IrDA、SPI 主模式、Modbus 和智能卡模式）
- 1x LPUART（低功耗）
- 2x SPI 32 Mbit/s
- 2x I2C（SMBus/PMBus）
- 1x SAI（双通道高品质音频）
- 1x USB 2.0 FS 设备，无晶体，BCD 和 LPM
- 触摸感应控制器，多达 18 个传感器
- LCD 8×40 带升压转换器
- 1x 16 位、四通道高级定时器
- 2x 16 位、两通道定时器
- 1x 32 位、四通道定时器
- 2x 16 位超低功耗定时器
- 1x 独立 Systick
- 1x 独立看门狗
- 1x 窗口看门狗
蓝牙低功耗和 802.15.4 软件栈的安全固件安装 (SFI)
3x 硬件加密 AES 最大 256 位，用于应用、蓝牙低功耗和 IEEE802.15.4
客户密钥存储 / 密钥管理服务
HW 公钥授权 (PKA)
加密算法：RSA、Diffie - Helman、GF(p) 上的 ECC
真随机数生成器 (RNG)
扇区保护防止读写操作 (PCROP)
CRC 计算单元
芯片信息：96 位唯一 ID，IEEE 64 位唯一 ID，可导出 802.15.4 64 位和蓝牙低功耗 48 位 EUI

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	无线收发芯片
	接口类型	ADC；I2C；UART；USART；USB；SPI
	工作电压	1.71V~3.6V

	属性	参数值
	输出功率	6dBm
	数据速率	2Mbps
	工作温度	-40℃~+105℃
