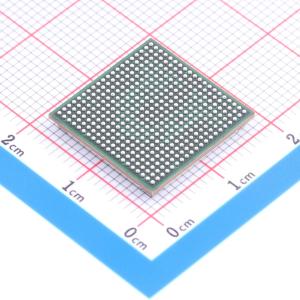

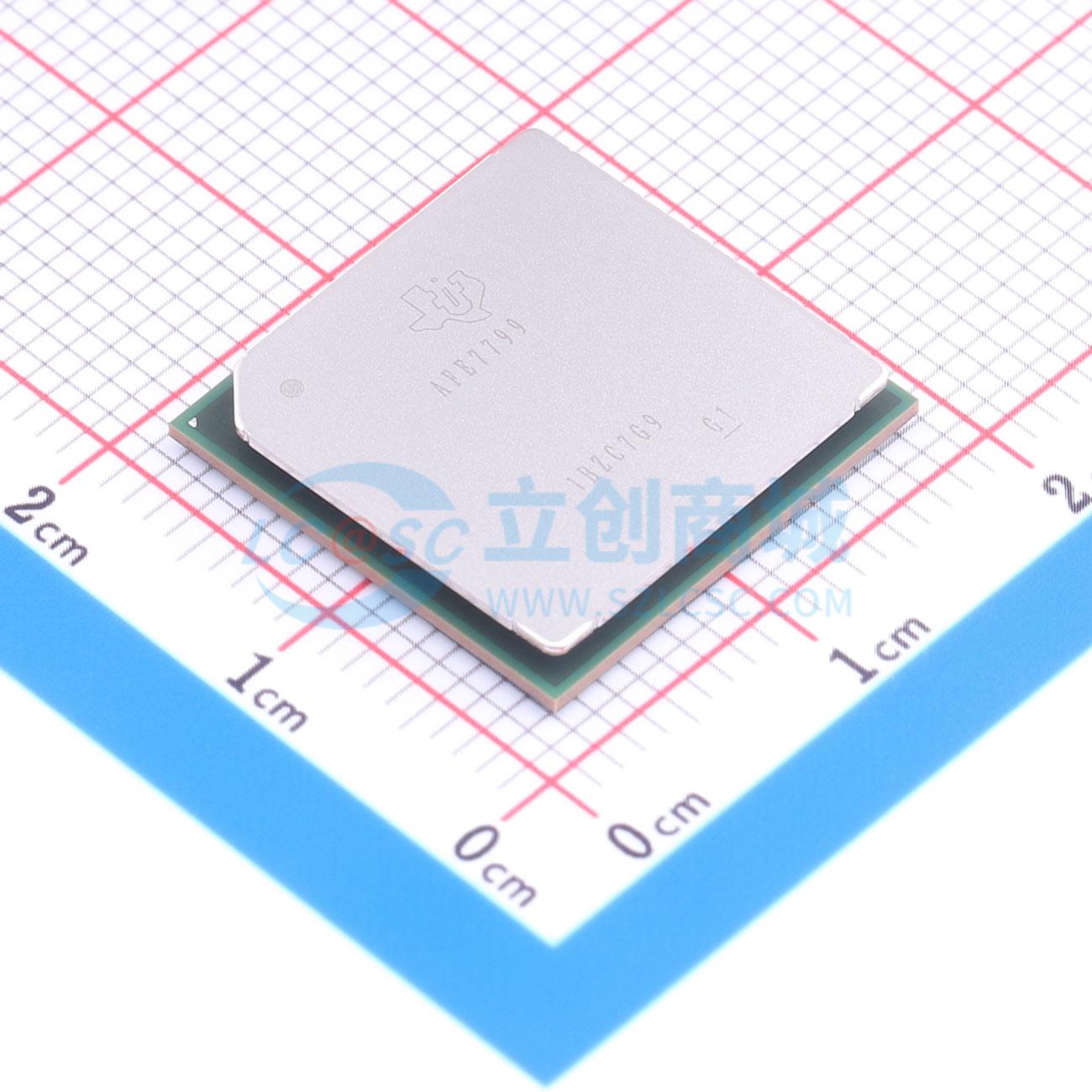

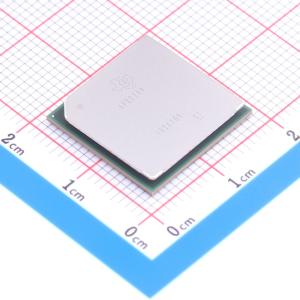

温馨提醒：图片仅供参考，商品以实物为准
AFE7799IABJ
AFE7799IABJ
- 描述
- AFE7799 4 发送、4 接收、2 反馈、600MHz 至 6GHz、支持高达 600MHz IBW 的射频收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- AFE7799IABJ
- 商品编号
- C1558339
- 商品封装
- FCBGA-400
- 包装方式
- 托盘
- 商品毛重
- 18.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 600MHz~6GHz | |
| 数据速率 | 29.5Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
AFE7799是一款高性能的多通道收发器，集成了四条直接上变频发送器链、四条直接下变频接收器链和两条宽带射频采样数字化辅助链（反馈路径）。发送器链和接收器链的高动态范围允许为无线基站生成和接收2G、3G、4G和5G信号。低功率耗散和大规模通道集成使得AFE7799适合在功率和尺寸两方面都受限的4G和5G大规模MIMO基站。宽带和高动态范围反馈路径可以帮助发送器链中的功率放大器进行数字预失真(DPD)。串行器/解串器的高速度有助于减少传入和传出数据时所需的通道数量。 反馈路径基于射频采样架构，并具有一个用于驱动14位3Gsps射频ADC的输入射频DSA。直接采样架构提供了一个固有的宽带接收器链，并简化了TX链损失校准。每个反馈路径都集成了两个独立的NCO，它们可以在两个观察到的射频输入带之间进行快速切换。
商品特性
- 基于直接上变频架构的四路发送器，每个链的射频传输带宽高达600MHz
- 基于0 - IF下变频架构的四路接收器，每个链的射频接收带宽高达200MHz
- 基于射频采样ADC的反馈链，射频接收带宽高达600MHz
- 射频频率范围：600MHz至6GHz
- 用于TX和RX LO的宽带分数N PLL、VCO
- 专门用于生成数据转换器时钟的整数N PLL、VCO
- JESD204B和JESD204C串行器/解串器接口支持：8个高达29.5Gbps的串行器/解串器收发器，8b/10b和64b/66b编码，16位、12位、24位和32位格式，子类1多器件同步
- 封装：17mm x 17mm BGA，0.8mm间距
- 每个接收器链都具有一个28dB范围的数字步进衰减器(DSA)，后跟一个宽带无源IQ解调器和一个基带放大器，此基带放大器具有集成式可编程抗混叠低通滤波器，用于驱动连续时间Σ - Δ ADC，RX链可接收高达200MHz的瞬时带宽(IBW)
- 每个接收器通道都有两个模拟峰值功耗检测器和多个数字功耗检测器，可在接收器通道上辅助进行外部或内部自主AGC，另外还具有一个射频过载检测器，可提供器件可靠性保护
- 集成式QMC（正交不匹配补偿）算法能够持续监控和更正RX链I和Q不平衡不匹配的情况，无需注入任何专用信号或执行离线校准
- 每个发送器链都具有两个14位、3Gsps IQ DAC，后跟一个可编程重建和DAC镜像抑制滤波器以及一个IQ调制器，用于驱动具有39dB范围增益控制功能的宽带射频放大器
- TX链集成了QMC和LO漏电消除算法，利用反馈路径来持续跟踪和更正TX链IQ不匹配和LO漏电的情况
应用领域
- 电信2G、3G、4G、5G大型基站、微基站
- 电信4G、5G大规模MIMO基站
- 电信2G、3G、4G、5G小型蜂窝
- 微波回程连线
