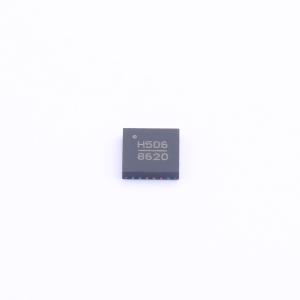

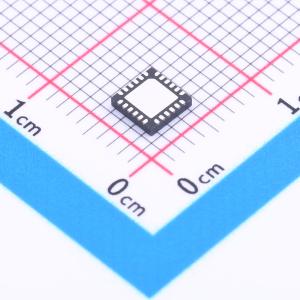

HMC506LP4E

7.8-8.7GHz MMIC VCO和缓冲放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HMC506LP4E 是一个GaAs InGaP Heterojunction Bipolar Transistor (HBT) MMIC VCO，集成了谐振器、负阻器件、变容二极管和缓冲放大器。工作频率范围为7.8到8.7 GHz，相位噪声性能优异，输出功率为+14 dBm。
品牌名称: ADI(亚德诺)
商品型号: HMC506LP4E
商品编号: C1558211
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.2克(g)

商品概述

HMC506LP4 和 HMC506LP4E 是采用 GaAs InGaP 异质结双极晶体管 (HBT) 技术的单片微波集成电路电压控制振荡器 (VCO)，集成了谐振器、负阻器件、变容二极管和缓冲放大器。频率覆盖范围为 7.8 至 8.7 GHz，由于振荡器的单片结构，该 VCO 在温度、冲击和振动条件下表现出色的相位噪声性能。在单电源 +3.0V @ 77 mA 的条件下，输出功率典型值为 +14 dBm。电压控制振荡器采用无引脚 QFN 4x4 mm 表面贴装封装。

应用领域

VSAT 无线电
点对点/多点无线电
测试设备及工业控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(200个/圆盘，最小起订量 1 个)

个

起订量：1 个200个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF放大器
	频率	7.8GHz~8.7GHz

	属性	参数值
	工作电压	3V
	工作电流	77mA
