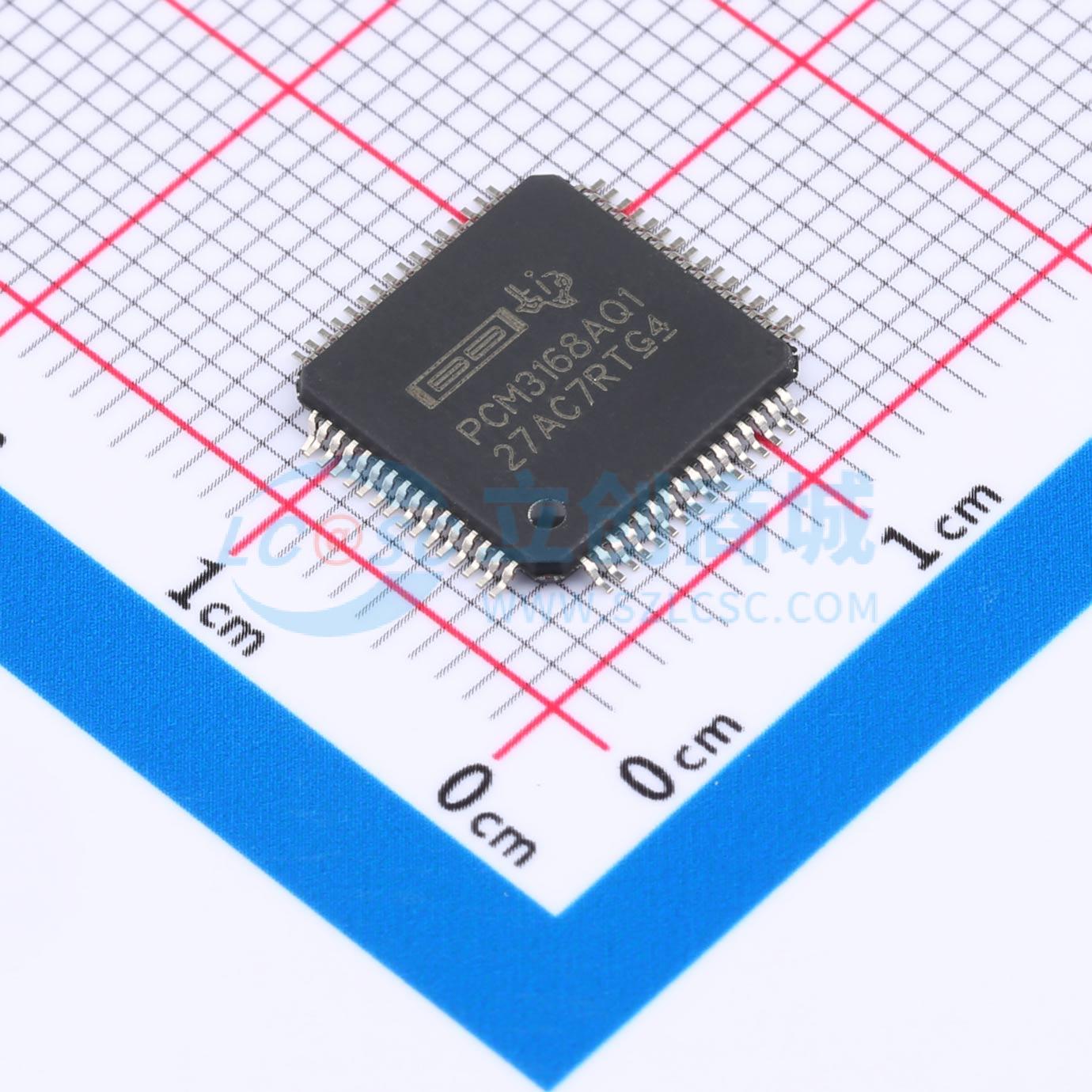

PCM3168ATPAPQ1

PCM3168A 器件是一款高性能、单芯片、24 位、6 输入/8 输出的音频编解码器，具备可选择单端和差分的模拟输入以及差分输出。 六通道、24 位模数转换器（ADC）采用了 delta-sigma（ΔΣ）调制器，支持 8 kHz 至 96 kHz 的采样率，以及音频接口上 16 位/24 位宽的数字音频输出字。 八通道、24 位数模转换器（DAC）采用了 ΔΣ 调制器，支持 8 kHz 至 192 kHz 的采样率，以及音频接口上 16 位/24 位宽的数字音频输入字。每个音频接口支持 I²S、左对齐、右对齐和 DSP 格式，字宽为 16 位/24 位。此外，PCM3168A 器件还支持时分复用（TDM）格式。 PCM3168A 器件可通过四线、SPI 兼容接口或两线、I²C 兼容串行接口进行软件控制，该接口可访问所有功能，包括数字衰减、软静音、去加重等。此外，硬件控制模式通过四个控制引脚提供部分用户可编程功能。PCM3168A 器件采用 12 mm x 12 mm（本体 10 mm x 10 mm）HTQFP - 64 PowerPAD 封装。

• 24 位 ΔΣ ADC 和 DAC
• 六通道 ADC：高性能，差分和单端输入，fS = 48 kHz 时，总谐波失真加噪声（THD + N）：–93 dB（差分和单端），信噪比（SNR）：107 dB（差分）、104 dB（单端），动态范围：107 dB（差分）、104 dB（单端），采样率：8 kHz 至 96 kHz，系统时钟：256 fS、384 fS、512 fS、768 fS，差分电压输入：2 VRMS，单端电压输入：1 VRMS，抽取滤波器：通带波纹：±0.035 dB，阻带衰减： - 75 dB，片上高通滤波器：fS = 48 kHz 时为 0.96 Hz，溢出标志
• 八通道 DAC：高性能，差分输出，fS = 48 kHz 时，THD + N：–94 dB，SNR：112 dB，动态范围：112 dB，采样率：8 kHz 至 192 kHz，系统时钟：128 fS、192 fS、256 fS、384 fS、512 fS、768 fS，差分电压输出：8 VPP，包含模拟低通滤波器，4 倍/8 倍过采样数字滤波器：通带波纹：±0.0018 dB，阻带衰减： - 75 dB
• 灵活的模式控制：四线 SPI、两线 I²C 兼容串行控制接口或硬件控制
• 通过 SPI 或 I2C 接口实现多功能：为 ADC 和 DAC 选择音频接口模式和格式，为 ADC 和 DAC 提供数字衰减和软静音功能，为 DAC 提供数字去加重：32、44.1 和 48 kHz
• 通过硬件控制实现多功能：音频接口模式/格式选择，为 DAC 提供数字去加重滤波器：44.1 kHz
• 外部复位引脚：可同时复位 ADC/DAC
• 音频接口模式：ADC/DAC 独立的主从模式
• 音频数据格式：ADC/DAC 独立的 I²S、左对齐、右对齐、DSP、TDM
• 电源：模拟部分 5 V，数字部分 3.3 V
• 封装：HTQFP - 64
• 工作温度范围：消费级： - 40℃ 至 85℃，汽车音频级： - 40℃ 至 105℃

• 汽车音频外部放大器
• 汽车音频 AVN 应用
• 家庭影院
• AV 接收器
