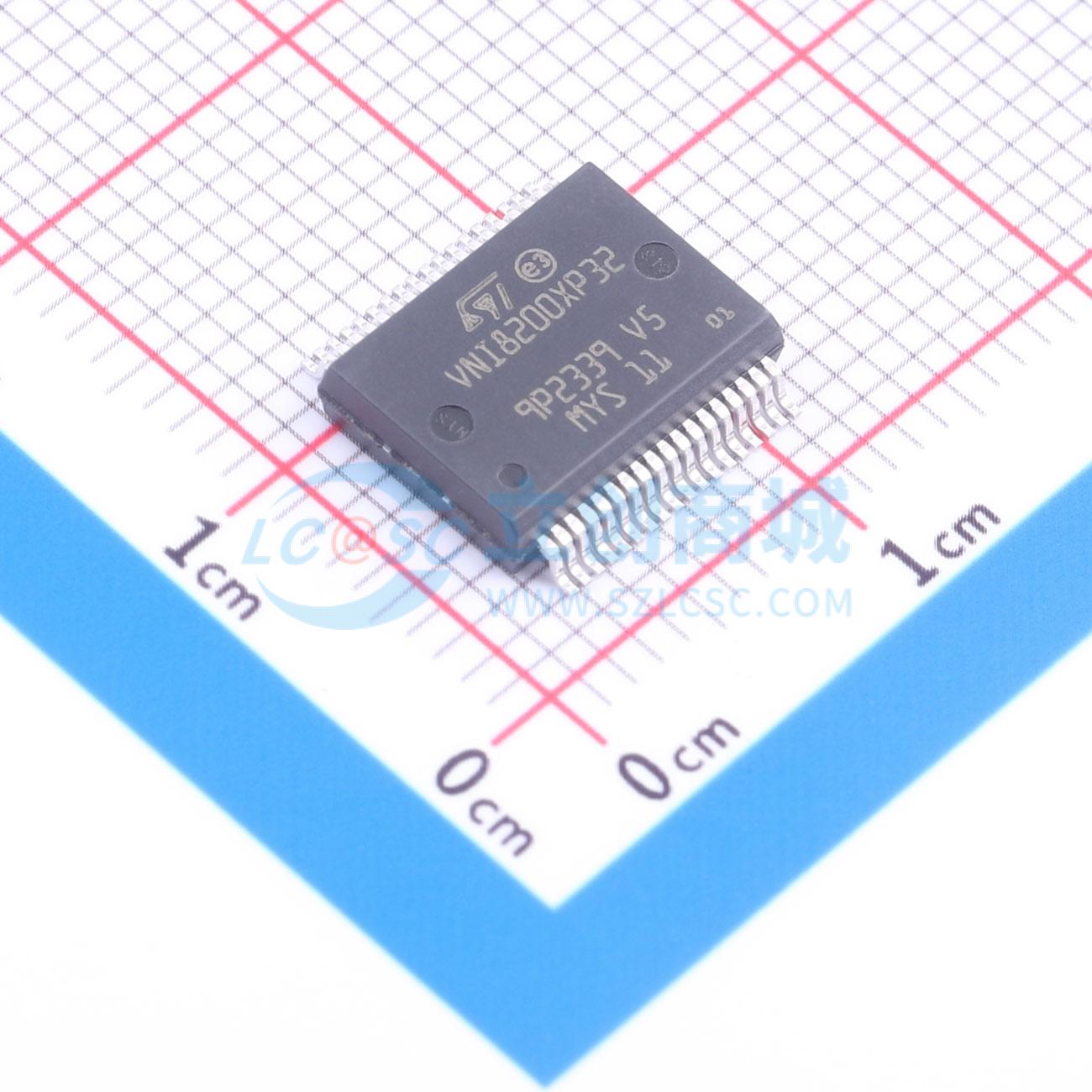

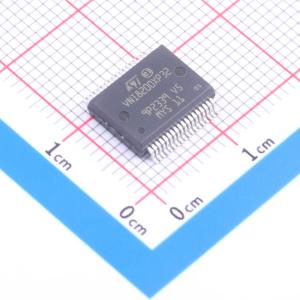

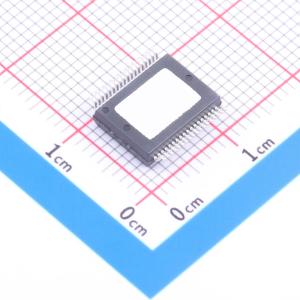

VNI8200XP-32
VNI8200XP-32
- 描述
- 八通道高侧智能功率固态继电器，具有串行/并行可选片上接口
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNI8200XP-32
- 商品编号
- C1556834
- 商品封装
- PowerSSO-36-EP
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 低电平有效；高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10.5V~36V | |
| 导通电阻 | 110mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
VNI8200XP - 32是一款单片8通道驱动器，具有极低的电源电流，集成了SPI接口和高效100 mA微功耗降压开关稳压器峰值电流控制环路模式。该IC旨在驱动一侧接地的任何类型负载。 有源通道电流限制与热关断功能相结合，每个通道独立运行，并具备自动重启功能，可保护器件免受过载影响。 其他嵌入式功能包括：接地丢失保护，在接地断开时自动关闭器件输出；带迟滞的欠压关断；用于识别有效电源电压范围的电源正常诊断；用于立即开启/关闭电源输出的输出使能功能；用于微控制器安全运行的可编程看门狗功能；以及用于控制的外壳过温保护。
商品特性
- 每通道输出电流：1 A
- 串行/并行可选接口
- 短路保护
- 用于IC命令和控制诊断的8位和16位SPI接口
- 通道过温检测与保护
- 各通道热独立性
- 可驱动所有类型负载（电阻性、电容性、电感性负载）
- 接地丢失保护
- 电源正常诊断
- 带迟滞的欠压关断
- 过压保护（VCC钳位）
- 极低的电源电流
- 通用故障开漏输出
- IC警告温度检测
- 通道输出使能
- 集成自举二极管的100 mA高效降压开关稳压器
- 可调稳压器输出
- 开关稳压器禁用
- 5 V和3.3 V兼容I/O
- 通道输出状态LED驱动4x2多路复用阵列
- 电感性负载快速退磁
- ESD保护
- 设计符合IEC61131 - 2、IEC61000 - 4 - 4和IEC61000 - 4 - 5标准
应用领域
- 可编程逻辑控制
- 工业PC外设输入/输出
- 数控机床
