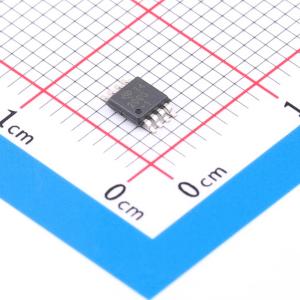

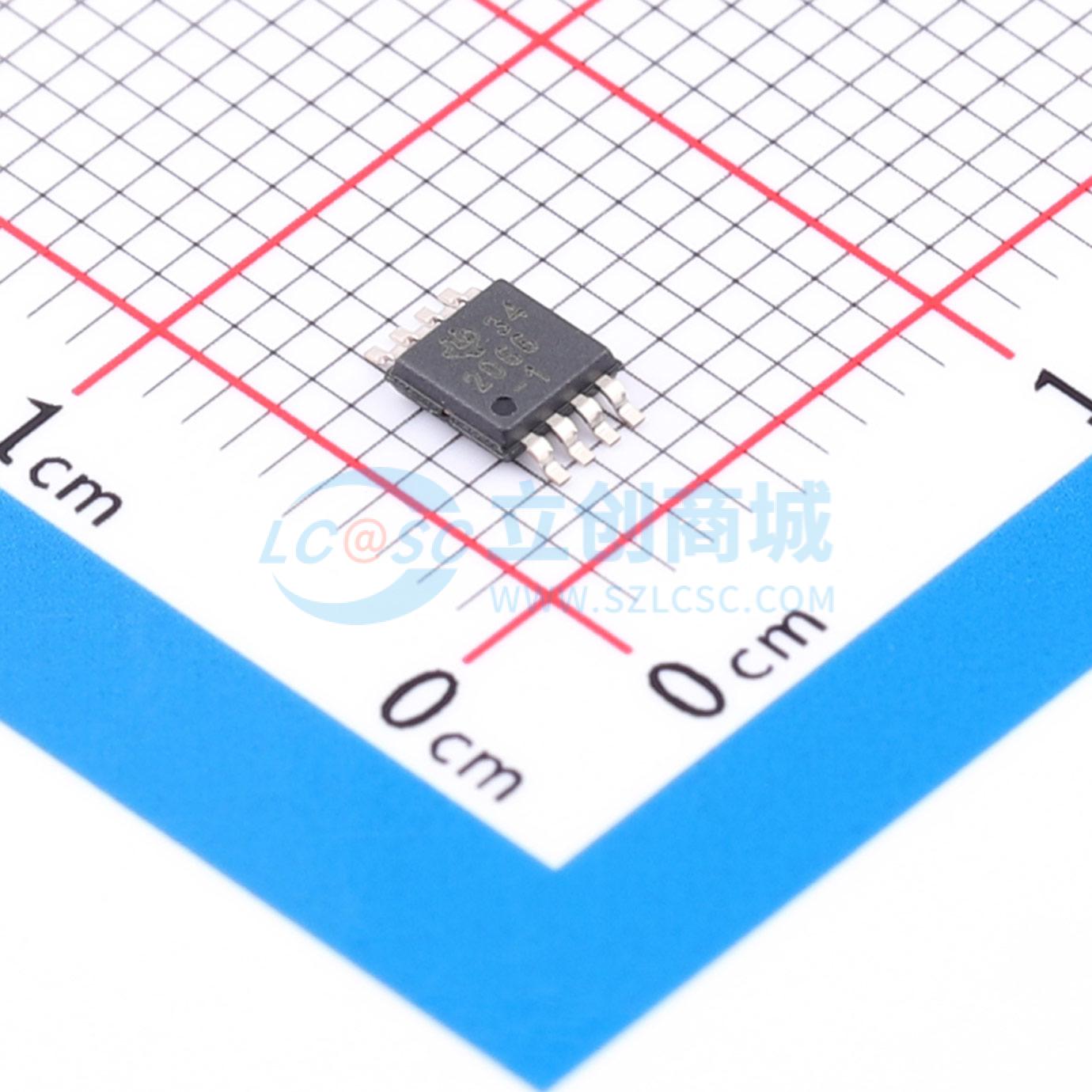

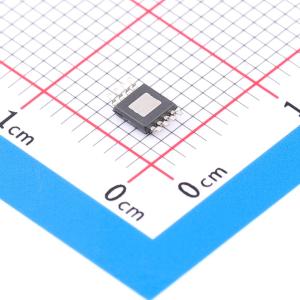

TPS2066DGN-1

TPS206x-1 电源分配开关适用于可能遇到重容性负载和短路的应用。该器件集成了70-mΩ N沟道MOSFET功率开关，适用于需要在单个封装中包含多个电源开关的电源分配系统。每个开关由逻辑使能输入控制。栅极驱动由内部电荷泵提供，设计用于控制电源开关的上升时间和下降时间，以最小化开关过程中的电流浪涌。电荷泵不需要外部组件，并允许从低至2.7 V的电源工作。

这些开关提供放电功能，可以控制输出电容上存储的输出电压的放电。

当输出负载超过电流限制阈值或存在短路时，器件通过切换到恒流模式来将输出电流限制在安全水平，并拉低过流（OC）逻辑输出。当持续的重过载和短路增加开关中的功耗，导致结温升高时，热保护电路会关闭开关以防止损坏。一旦器件冷却到足够低的温度，热关断后的恢复是自动的。内部电路确保在存在有效输入电压之前开关保持关闭状态。该电源分配开关设计为通常将电流限制设置为1.5 A。

• 输出放电功能
• 70-mΩ 高边MOSFET
• 1A 连续电流
• 热保护和短路保护，精确的电流限制（最小1.1A，最大1.9A）
• 工作范围：2.7V 至 5.5V
• 典型上升时间0.6ms
• 欠压锁定无故障报告（OC）
• 上电期间无OC干扰，最大待机电流1A
• 环境温度范围：-40°C 至 85°C
• ESD保护

• 重容性负载
• 短路保护
