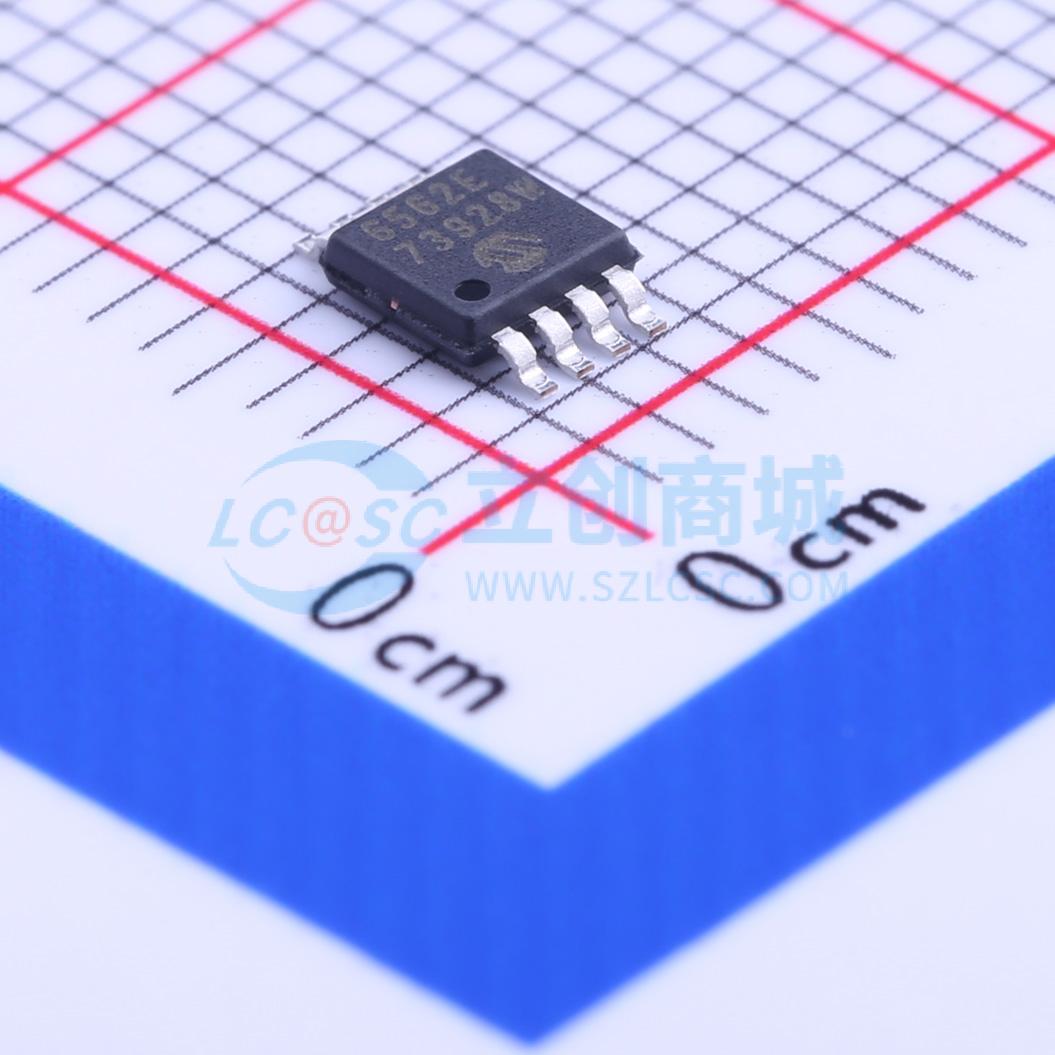

温馨提醒：图片仅供参考，商品以实物为准

MCP6562-E/MS

低功耗推挽输出CMOS/TTL兼容比较器，适用于单电源应用

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6562-E/MS
商品编号: C153284
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.21克(g)

商品参数

	属性	参数值
	输出模式	TTL；CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	100uA
	工作温度	-40℃~+125℃
	单电源	1.8V~5.5V
	输入失调电压温漂(Vos TC)	2uV/℃
	输入失调电流(Ios)	1pA
	功能特性	内置迟滞；ESD保护

商品概述

提供单通道、双通道和四通道配置的CMOS/TTL兼容比较器。这些比较器针对低功耗1.8V单电源应用进行了优化，具有超过轨到轨的输入操作能力。内部输入迟滞消除了由内部输入噪声电压引起的输出切换，降低了电流消耗。推挽输出支持轨到轨输出摆幅，并可与CMOS/TTL逻辑接口。输出翻转频率典型值可达4 MHz，同时在切换期间限制电源电流浪涌和动态功耗。该系列产品在1.8V至5.5V的单电源电压下工作，每个比较器的静态电流典型值小于100 μA。

商品特性

1.8V电源电压下的传播延迟 - 高到低：56 ns（典型值） - 低到高：49 ns（典型值）
低静态电流：100 μA（典型值）
输入失调电压：±3 mV（典型值）
轨到轨输入：VSS - 0.3V至VDD + 0.3V
CMOS/TTL兼容输出
宽电源电压范围：1.8V至5.5V
提供单通道、双通道和四通道版本
封装形式：SC70 - 5、SOT - 23 - 5、SOIC、MSOP、TSSOP

应用领域

笔记本电脑
移动电话
手持电子设备
RC定时器
报警和监控电路
窗口比较器
多谐振荡器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	3mV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	56ns
	滞后电压(Vhys)	5mV
	共模抑制比(CMRR)	66dB
	输出类型	推挽
