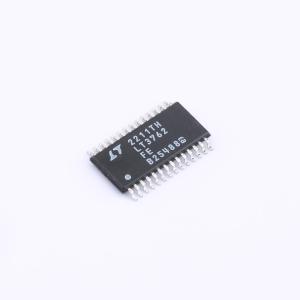

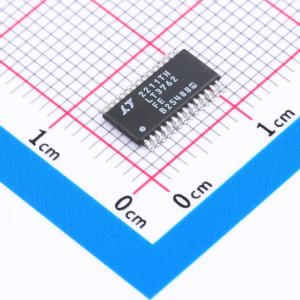

LT3762EFE#PBF
60V 同步升压 LED 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款同步 DC/DC 控制器，可作为恒流源和恒压调节器运行。它具有可编程内部 PWM 调光信号发生器和同步栅极驱动器，非常适合高效驱动大电流 LED 并降低功率损耗。轨到轨开关电流检测支持同步升压拓扑和非同步拓扑（如 SEPIC）。电压反馈引脚作为多个 LED 保护功能的输入，也允许转换器作为恒压源运行
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3762EFE#PBF
- 商品编号
- C1554253
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~38.5V | |
| 开关频率 | 105kHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | SEPIC；升压；降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3.5% |
商品概述
LT3762是一款同步DC/DC控制器，设计用于作为恒流源和恒压调节器工作。它具有可编程内部PWM调光信号发生器和同步栅极驱动器。LT3762非常适合以高效率和低功率损耗驱动大电流LED。轨到轨开关电流检测支持同步升压拓扑结构以及非同步拓扑结构，如SEPIC。电压反馈引脚用作多种LED保护功能的输入，并且还允许转换器作为恒压源工作。
频率调整引脚允许用户将频率从100kHz编程至1MHz，以优化效率、性能和外部元件尺寸。在SSFM引脚上添加电容可以激活扩频调制功能以减少EMI。LT3762还包括一个集成的DC/DC转换器，能够高效地为N沟道MOSFET栅极驱动器产生稳定的7.5V电源。PWM引脚控制PWMTG来驱动P沟道MOSFET，允许宽范围的PWM调光（3000:1），并提供LED过流保护和短路保护的升压能力。
应用领域
- 工业和汽车照明
- 精确限流电压调节器
