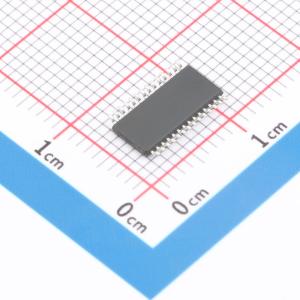

TDC1000QPWQ1

TDC1000 是一款完全集成的超声波感测模拟前端(AFE)，常用于液位、液体鉴别/浓度、流量以及接近传感/远距感测应用。与MSP430/C2000 MCU、电源、无线网络和源代码配套使用时，可提供完整的超声波感测解决方案。

可编程且具有灵活性，可适应广泛的应用和终端设备。可针对多种发射脉冲和频率、增益和信号阈值进行配置，以便在多种传感器频率（31.25kHz 至4MHz）和Q 系数下使用。接收路径可编程设定，因此在更远的距离/更大的箱体尺寸范围内也能够检测到通过多种介质传播的超声波。

可选择不同的工作模式，并且针对低功耗进行了优化，这使得它成为电池供电流量计，液位测量仪以及距离/接近传感测量装置的理想选择。低噪声放大器和比较器产生的抖动极低，可实现零流量和低流量测量的皮秒级分辨率和精度。

• 符合汽车级AEC - Q100 标准(TDC1000 - Q1)
• 测量范围：高达8ms
• 工作电流：1.8μA (2 SPS)
• 发送器通道TX1/TX2：支持单传感器或双传感器应用
• 可编程激励：31.25kHz 至4MHz，多达31个脉冲
• 接收器通道RX1/RX2：STOP 逐周期抖动：50psRMS
• 低噪声、可编程增益放大器
• 可访问外部滤波器的信号链设计
• 针对回声质检的可编程阈值比较器
• 针对差动飞行时间(TOF) 测量自动交换通道
• 针对较长TOF 测量的可编程低功耗模式
• 2个PT1000/500 RTD 接口，RTD 间的匹配精度为0.02°C RMS
• 工作温度范围： - 40°C 至125°C

• 不同材料箱中的各项测量：液位液体鉴别/浓度
• 流量计量：水、气体、热量
• 远距/接近传感
