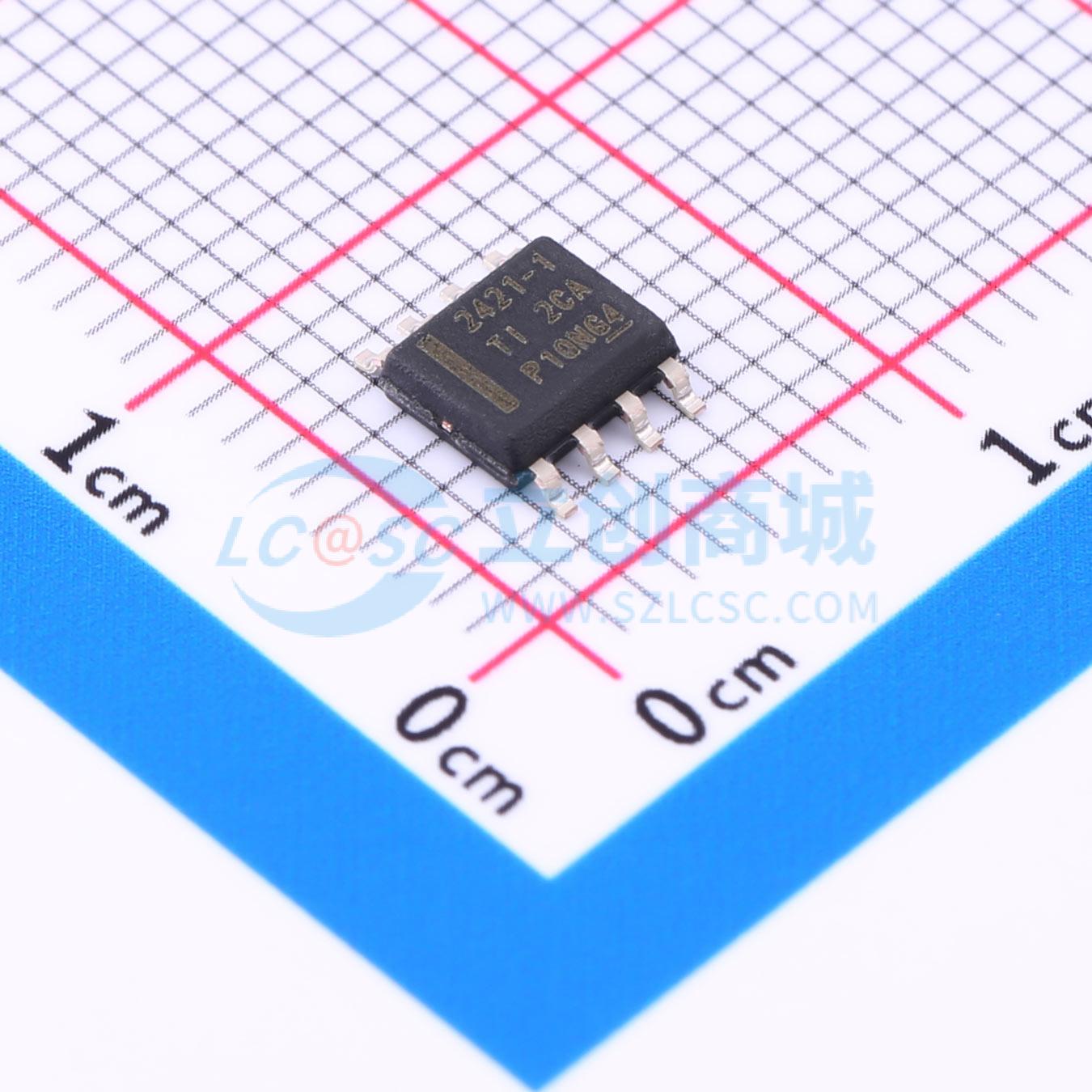

TPS2421-1DDA
5A、20V集成FET热插拔
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS2421-1 3V 至 20V、33mΩ、1.8A 至 5.5A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2421-1DDA
- 商品编号
- C1553994
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 内置FET | |
| 通道数 | 1 | |
| 工作电压 | 3V~20V | |
| 安装方式 | 表面安装 | |
| 灌电流(IOL) | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(RDS(on)) | 50mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 4mm | |
| 宽度 | 5mm | |
| 高度 | 1.7mm |
商品概述
TPS2421是一款集成MOSFET的热插拔器件，提供高集成度热插拔电源管理以及可靠的保护，适用于总线电压最高20V、负载带电接入的应用场景。由于最大欠压开启阈值为2.9V，该器件也适配低至3.3V的标准总线电压。该器件可有效保护电压总线，避免短路故障中断或损坏设备，采用8引脚PowerPad SO-8封装，使用便捷。该器件具备多种可编程保护功能，通过非限流故障阈值、硬电流限制和故障定时器实现负载保护；双电流阈值设计允许系统在故障定时器运行期间吸收短时间大电流脉冲，不会造成负载电压下降，适合存在短暂高功率需求，需要匹配平均电流水平保护的负载。内置功率限制电路为热插拔MOSFET提供保护，可避免安全工作区相关故障，提供故障后锁存TPS2421-1和故障后自动重试TPS2421-2两种版本。
商品特性
- 集成内置无源MOSFET
- 最高支持20V总线工作
- 故障电流可编程设置
- 电流限制值大于故障电流
- 故障定时器可编程设置
- 内置MOSFET功率限制功能
- 提供故障锁存和故障重试两种版本
- 采用SO-8 PowerPad封装
- 工作结温范围为-40℃~+125℃
- 符合UL2367认证要求
应用领域
- RAID阵列
- 电信领域
- 插式电路板
- 磁盘驱动器
- 固态硬盘SSD
- PCIE应用
- 风扇控制
