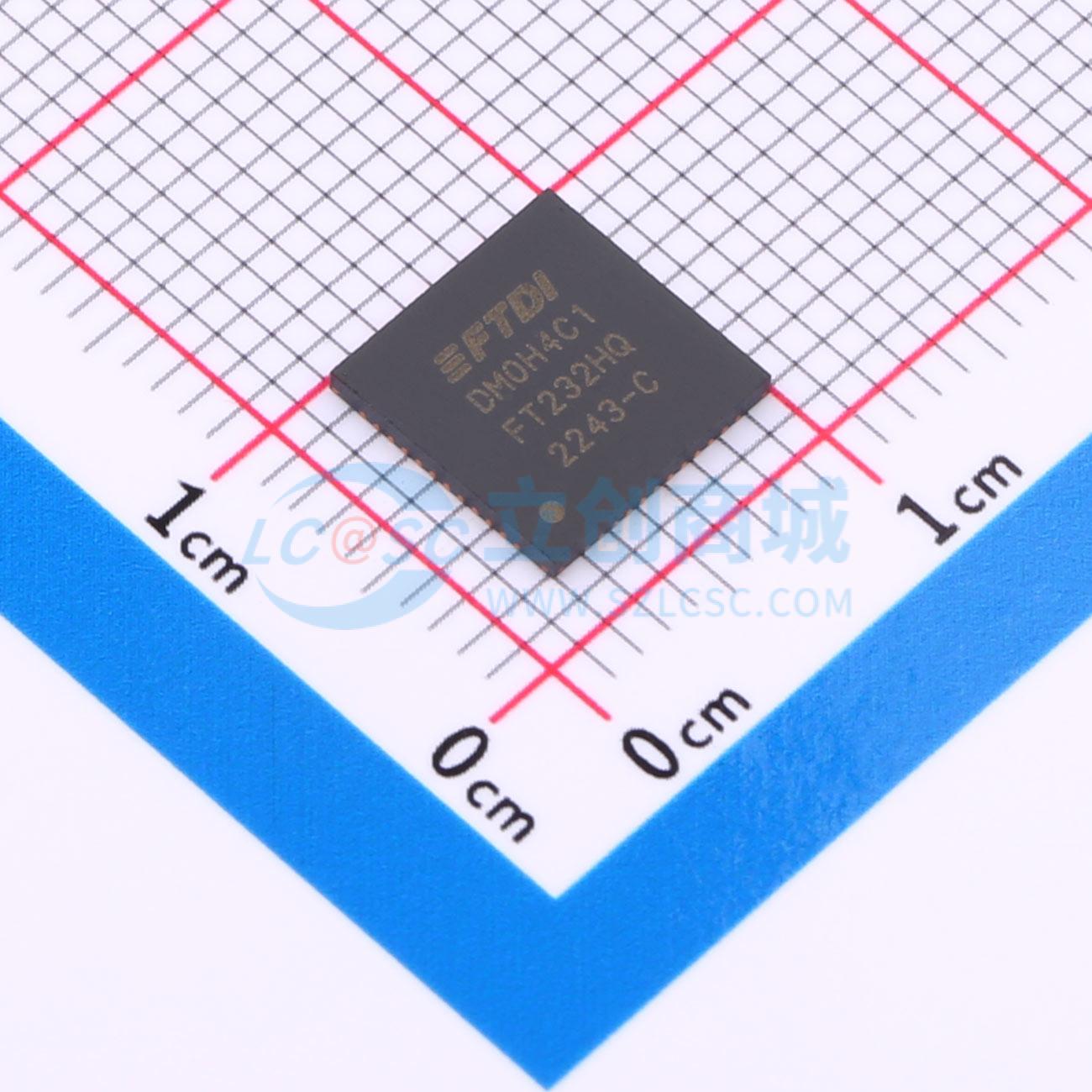

温馨提醒：图片仅供参考，商品以实物为准
FT232HQ-TRAY
FT232HQ TRAY
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- FTDI(飞特帝亚)
- 商品型号
- FT232HQ-TRAY
- 商品编号
- C1550591
- 商品封装
- QFN-48-EP(8x8)
- 包装方式
- 托盘
- 商品毛重
- 5.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART；USB转FIFO | |
| USB协议版本 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.97V~3.63V；1.62V~1.98V | |
| 工作温度 | -40℃~+85℃ |
商品概述
FT232H是一款单通道USB 2.0高速（480Mbps）转UART/FIFO集成电路。它能够配置为多种行业标准的串行或并行接口。
商品特性
- 单通道USB转串行/并行端口，具备多种配置方式。
- 芯片处理整个USB协议，无需进行特定的USB固件编程。兼容USB 2.0高速（480Mbps）和全速（12Mbps）。
- 多协议同步串行引擎（MPSSE），简化同步串行协议（USB转JTAG、I²C、SPI（主模式）或位操作）设计。
- UART传输数据速率高达12M波特。（RS232数据速率受外部电平转换器限制）
- USB转异步245 FIFO模式，传输数据速率高达8MB/s。
- USB转同步245并行FIFO模式，传输速率高达40MB/s。
- 支持专有半双工FT1248接口，数据总线宽度可配置（1、2、4或8位），类CPU的FIFO接口模式简化CPU接口设计。
- 提供快速串行接口选项。
- FTDI免版税的虚拟串口（VCP）和直接（D2XX）驱动，在大多数情况下无需开发USB驱动。
- 可调节接收缓冲区超时时间，具备发送和接收LED驱动信号选项。
- 位操作模式接口选项，带有RD#和WR#选通信号。
- 高度集成设计，包括用于VCORE的5V转3.3V/+1.8V LDO稳压器，集成上电复位（POR）功能。
- 异步串行UART接口选项，具备完整的硬件握手和调制解调器接口信号。
- 完全支持硬件或X-On/X-Off软件握手。
- UART接口支持7/8位数据、1/2位停止位，以及奇/偶/标记/空格/无校验。
- 使用TXDEN引脚为RS485串行应用提供自动发送使能控制。
- 可通过USB接口在外部EEPROM中配置操作模式和USB描述字符串。
- 可配置I/O驱动强度（4、8、12或16mA）和压摆率。
- 低工作电流和USB挂起电流。
- 支持自供电、总线供电和高功率总线供电的USB配置。
- 与UHCI/OHCI/EHCI主机控制器兼容，支持USB批量数据传输模式（高速模式下为512字节数据包）。
- +1.8V（芯片内核）和+3.3V I/O接口，可承受+5V电压。
- 扩展工业工作温度范围为-40℃至85℃。
- 采用紧凑的48引脚无铅LQFP或QFN封装。
- 可配置ACBUS I/O引脚。
应用领域
- 单芯片USB转UART（RS232、RS422或RS485）
- USB转FIFO
- USB转FT1248
- USB转JTAG
- USB转SPI
- USB转I²C
- USB转位操作
- USB转快速串行接口
- USB转CPU目标接口（作为内存）
- USB仪器仪表
- USB工业控制
- USB EPOS控制
- USB MP3播放器接口
- USB闪存卡读写器
- 机顶盒 - USB接口
- USB数码相机接口
- USB条形码阅读器
