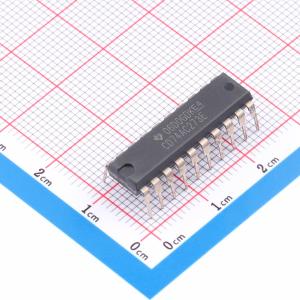

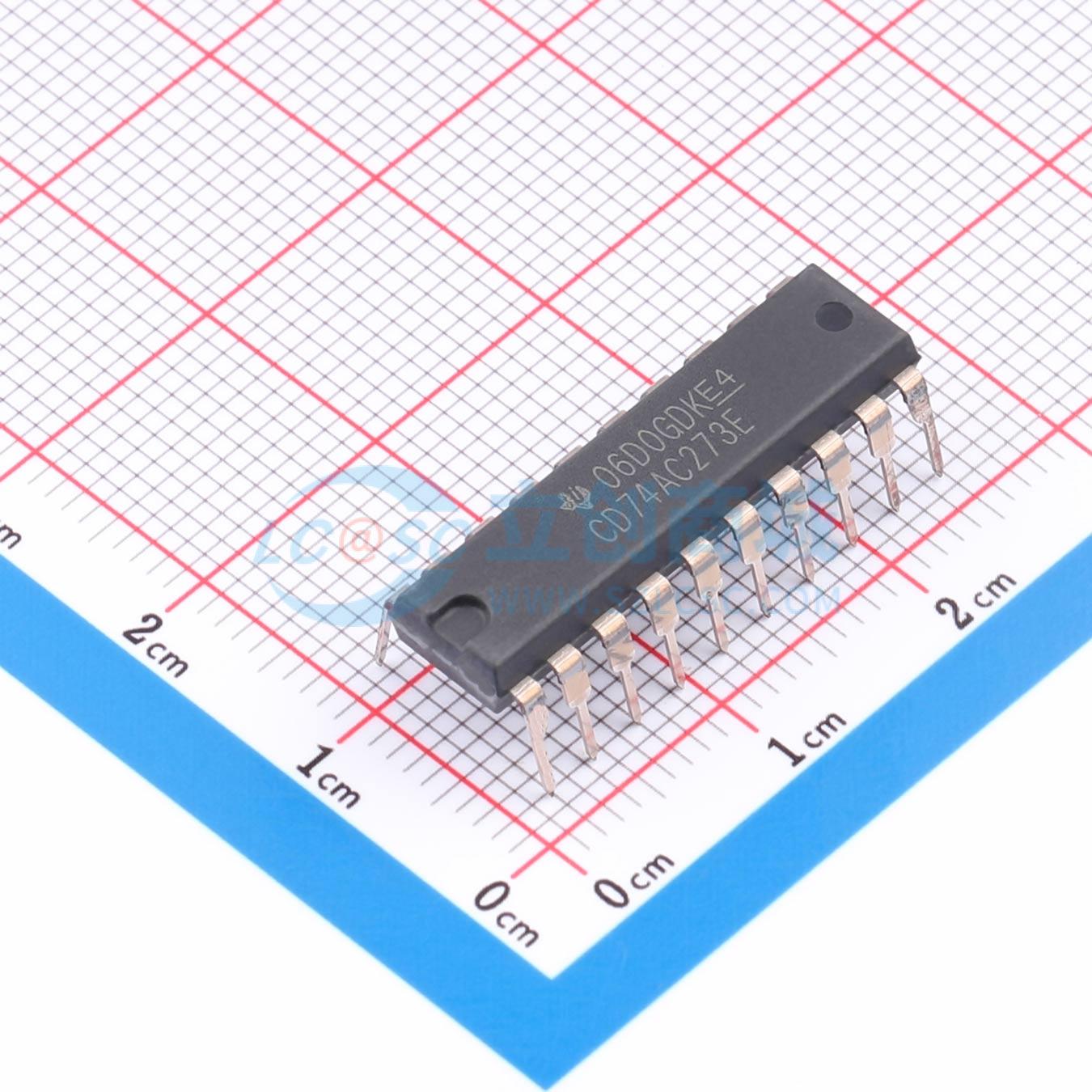

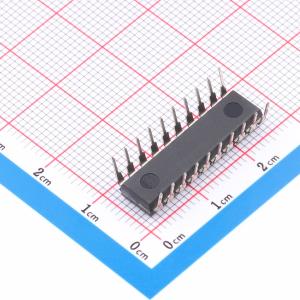

CD74AC273E
八进制D触发器(带复位功能)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74AC273 具有复位功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC273E
- 商品编号
- C1550143
- 商品封装
- PDIP-20
- 包装方式
- 管装
- 商品毛重
- 2.957895克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.5V~5.5V | |
| 时钟频率(fc) | 114MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 12.3ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 2ns | |
| 保持时间 | 2ns |
商品概述
AC273和ACT273是带复位的八进制D型触发器,采用先进CMOS逻辑技术。D输入端的信息会在时钟脉冲的上升沿传输到Q输出端,所有八个触发器由共用时钟和共用复位控制,低电平即可完成复位,复位操作与时钟无关。产品包含的型号及封装为:CD54AC273、CD54ACT273采用CDIP封装,CD74AC273、CD74ACT273采用PDIP、SOIC封装。
商品特性
- 输入带缓冲
- 典型传播延迟为Vcc=5V、TA=25℃、CL=50pF条件下的6.5ns
- 传播延迟均衡
- 可承受超过2kV静电放电防护
- 采用防SCR闭锁的CMOS工艺与电路设计
- 可实现双极型FAST/AS/S的速度,功耗显著降低
- AC类型器件工作电压范围为1.5V~5.5V,噪声容限均衡,数值为电源电压的30
- 输出驱动电流为±24mA
- 可扇出驱动15个FAST集成电路
- 可驱动50Ω传输线
- 直流电源电压范围为-0.5V~6V
- 直流输出二极管电流范围为±50mA
- 直流Vcc或接地电流范围为±100mA
- 工作温度范围TA为-55℃~125℃
- ACT类型器件工作电源电压范围为4.5V~5.5V
- 直流输入输出电压范围为0V~Vcc
- AC类型1.5V~3V条件下,输入压摆率最大为50ns
- AC类型3.6V~5.5V条件下,输入压摆率最大为20ns
- ACT类型4.5V~5.5V条件下,输入压摆率最大为10ns
- E封装热阻典型值为69℃/W
- M封装热阻典型值为58℃/W
- 塑料封装最高结温为150℃
- 存储温度范围为-65℃~150℃
- 焊接10秒时,最高引脚温度为300℃
- 动态功耗计算参数:AC型号PD = CPD × Vcc² × fi = Σ (CL × Vcc² × fo);ACT型号PD = CPD × Vcc² × fi + Σ (CL × Vcc² × fo) + Vcc × ΔICC;其中fi为输入频率,fo为输出频率,CL为输出负载电容,Vcc为电源电压
