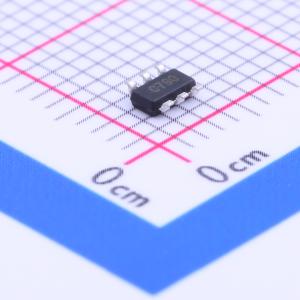

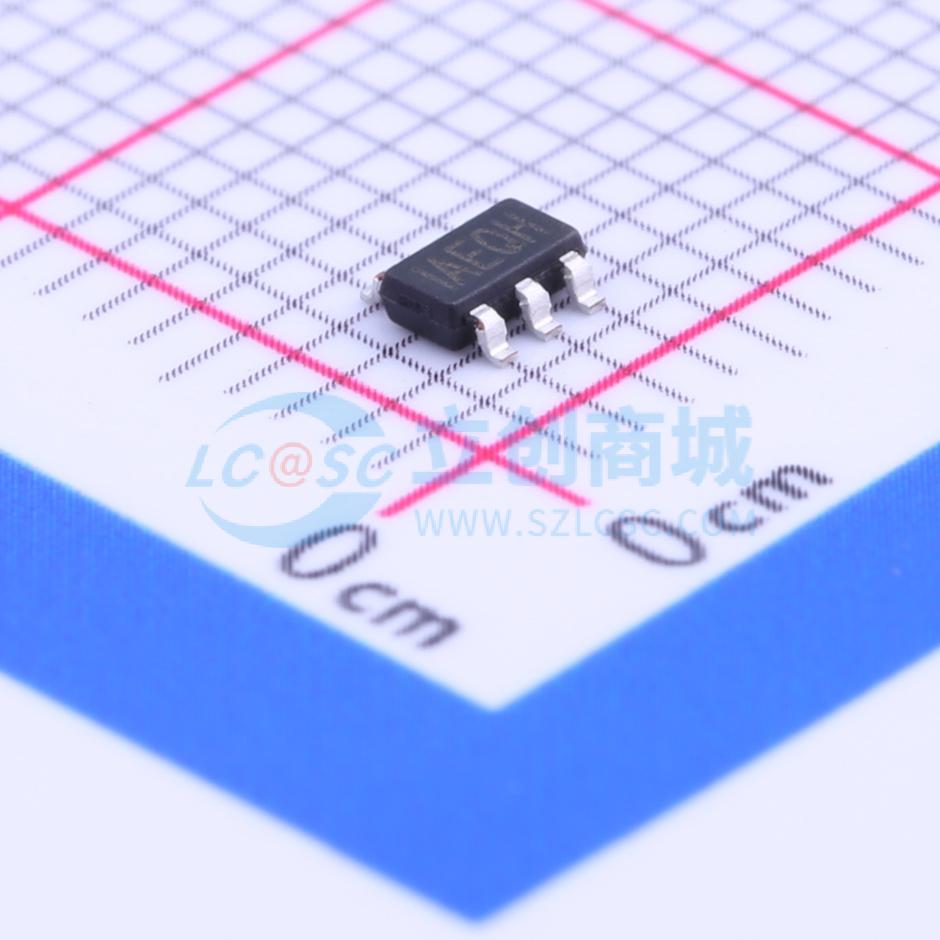

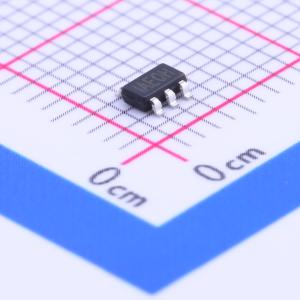

温馨提醒：图片仅供参考，商品以实物为准

MPQ2459GJ-P

SMT扩展库PCB免费打样

品牌名称: MPS
商品型号: MPQ2459GJ-P
商品编号: C152551
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

MPQ2459是一款集成式降压开关模式转换器，内置功率MOSFET。在较宽的输入电源范围内，它能实现0.5A的峰值输出电流，并具备出色的负载和线性调节能力。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MPQ2459仅需少量易于获取的标准外部元件。该器件采用TSOT23 - 6封装。

商品特性

保证工业/汽车温度范围限制
0.5A峰值输出电流
1Ω内部功率MOSFET
使用低ESR陶瓷输出电容可保持稳定
效率高达90%
0.1μA关断模式
固定480kHz频率
热关断
逐周期过流保护
4.5V至55V宽输入工作范围
输出电压可在0.81V至0.95xVIN之间调节
采用TSOT23 - 6封装
符合AEC - Q100 1级标准

应用领域

功率计
分布式电源系统
电池充电器
线性稳压器的预稳压器
WLED驱动器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出类型	可调
	输入电压	4.5V~55V
	输出电压	810mV~52.25V
	输出电流(最大值)	500mA

	属性	参数值
	开关频率	480kHz
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
