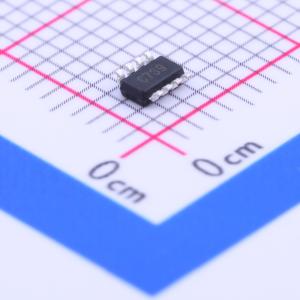

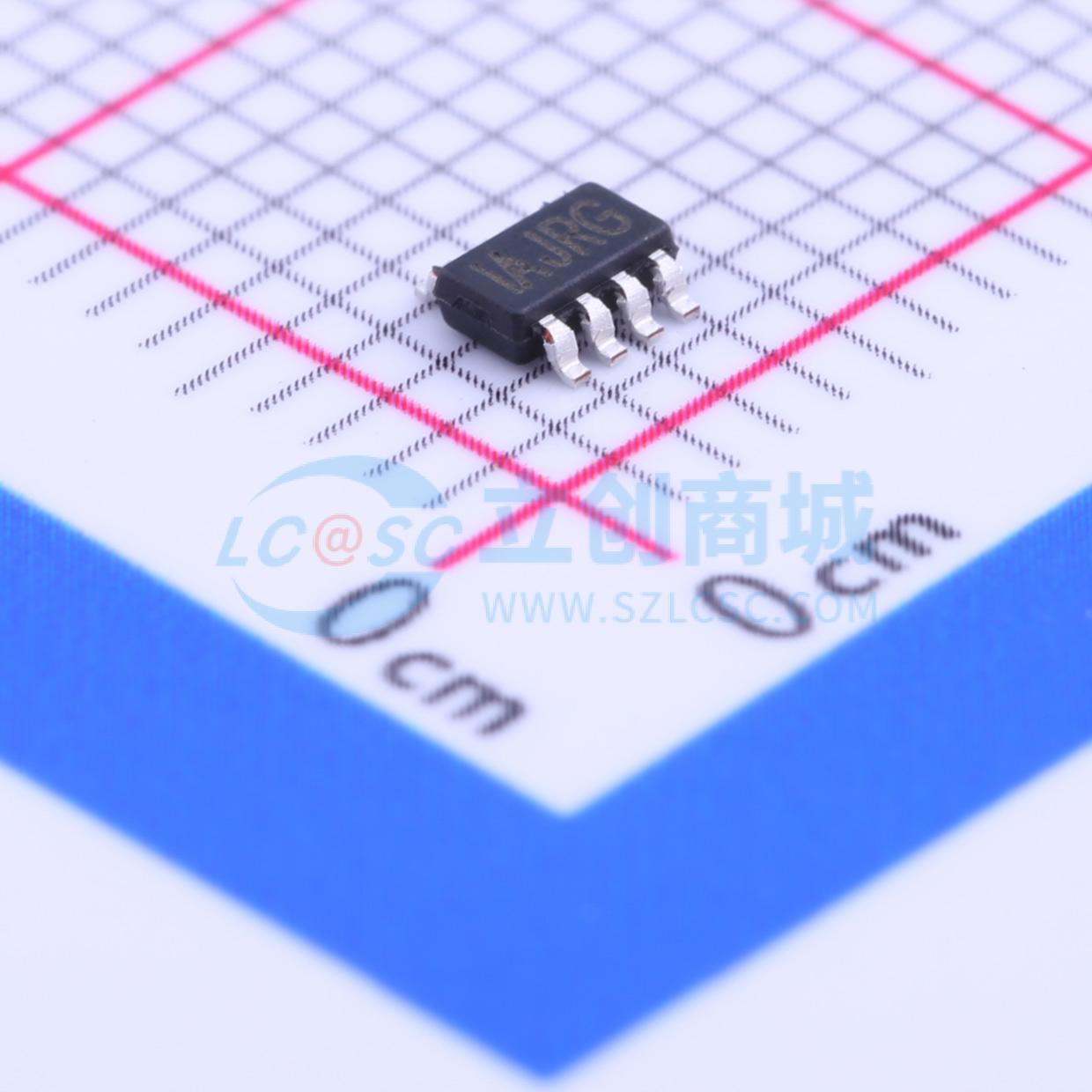

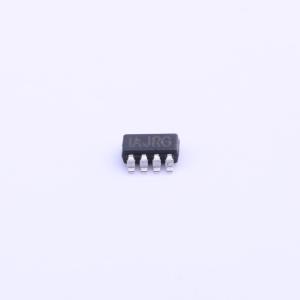

MP1496SGJ-P

高效2A 16V 500kHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP1496S是一款高效、2A、16V、500kHz的同步整流降压转换器,内置功率MOSFET,适用于宽输入电压范围（4.5V至16V）,具有低导通电阻和高效率。该器件支持外部时钟同步,具有过流保护、热关断和可编程软启动功能。
品牌名称: MPS(芯源)
商品型号: MP1496SGJ-P
商品编号: C152549
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

MP1496S 是一款高频、同步整流降压型开关模式转换器，内置功率 MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 2A 连续输出电流，并具有出色的负载和线性调整率。MP1496S 具备同步模式操作，可在输出电流 - 负载范围内实现更高效率。电流模式操作可实现快速瞬态响应，并简化环路稳定。保护功能包括过流保护、热关断和外部软启动（SS）控制。 MP1496S 仅需少量易于获取的标准外部元件，采用节省空间的 8 引脚 TSOT23 封装。

商品特性

4.5V 至 16V 宽工作输入范围
150mΩ/70mΩ 低导通电阻（RDS(ON)）内部功率 MOSFET
专有开关损耗降低技术
高效同步模式操作
固定 500kHz 开关频率
可与 300kHz 至 2MHz 外部时钟同步
外部可编程软启动
过流保护（OCP）和打嗝模式
热关断
输出可从 0.8V 开始调节
采用 8 引脚 TSOT23 封装

应用领域

笔记本电脑和 I/O 电源
数字机顶盒
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	800mV~15.2V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	固定
