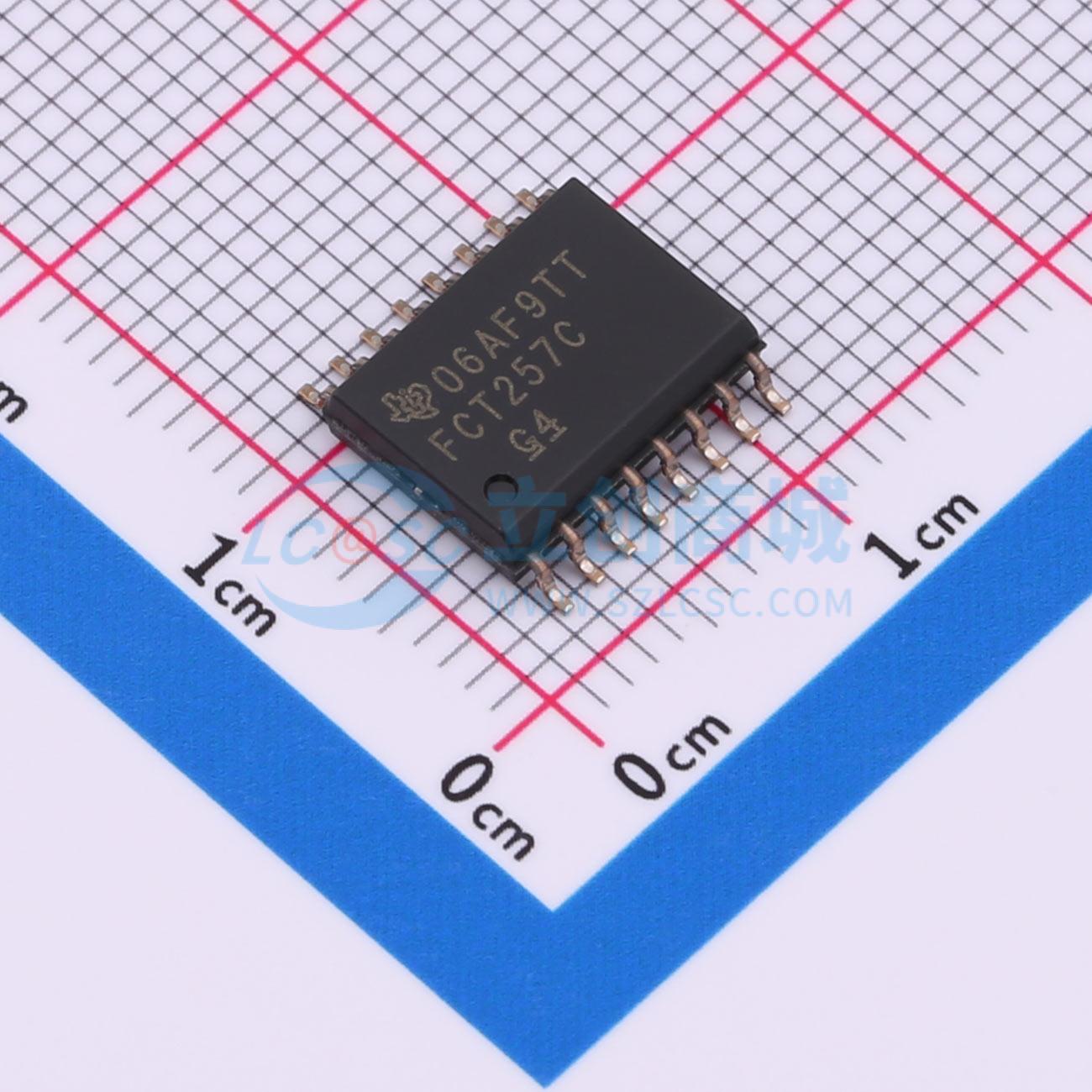

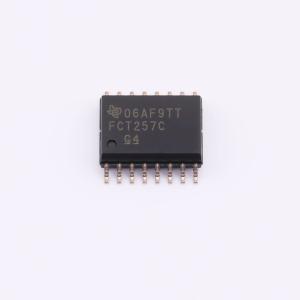

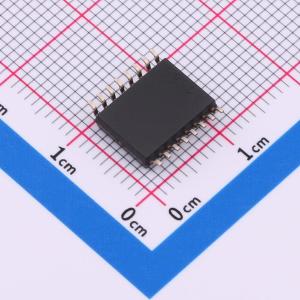

CY74FCT257CTSOC

三态输出，四路二输入多路复用器

描述: CY74FCT257T 具有三态输出的四路 2 选 1 数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: CY74FCT257CTSOC
商品编号: C1547497
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

CY74FCT257T包含四个相同的双输入多路选择器，可在公共数据选择输入S的控制下，从两个数据源中选择四比特数据。S为低电平时选择I0输入，S为高电平时选择I1输入，输出数据不反相。该器件是四刀双掷开关的逻辑实现，开关位置由S端的逻辑电平决定，当输出使能输入OE为高电平时，输出处于高阻态。当多个输出连接在一起时，除一个器件外其余所有器件都必须处于高阻态，避免电流超过最大额定值；三态器件输出连接在一起时，OE输入必须保证输出不存在重叠导通。该器件完全支持部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生有害的回流电流。

商品特性

功能、引脚排列和驱动兼容FCT和F逻辑
为等效FCT功能的降低输出高电平版本，输出高电平典型值为3.3V
集成边沿速率控制电路，可大幅改善噪声特性
Ioff支持部分掉电模式运行
上升时间和下降时间匹配
完全兼容TTL输入和输出逻辑电平
ESD防护性能超过JESD 22，可满足2000V人体模型、200V机器模型、1000V充电器件模型测试要求
输出灌电流为64mA，输出拉电流为32mA
支持三态输出
最大额定值：电源电压对地范围为-0.5V~7V，直流输入电压范围为-0.5V~7V，直流输出电压范围为-0.5V~7V，单引脚最大灌电流为120mA；Q封装热阻θJA为90℃/W，SO封装热阻θJA为57℃/W；工作环境温度范围为-65℃~135℃，存储温度范围为-65℃~150℃
工作要求：器件所有未使用的输入必须接VCC或GND，才能保证正常工作
电源电流计算公式：总电源电流IC = ICC + ΔICC×DH×NT + ICCD(f0/2 + f1×N1)，其中IC为总电源电流，ICC为CMOS输入电平下的电源电流，ΔICC为输入电压3.4V的TTL高电平对应的电源电流增量，DH为TTL高输入的占空比，NT为对应占空比下的TTL输入数量，ICCD为输入转换对产生的动态电流，f0为寄存器器件的时钟频率，非寄存器器件取值为0，f1为输入信号频率，N1为f1频率下发生变化的输入数量；所有电流单位为毫安，所有频率单位为兆赫

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	4.75V~5.25V
	输入数/输出数	8/4
	灌电流(IOL)	64mA

	属性	参数值
	拉电流(IOH)	32mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	4.3ns@5V,50pF
	静态电流(Iq)	0.2mA
	功能特性	断电保护；三态输出；输出使能高阻
	系列	74FCT
