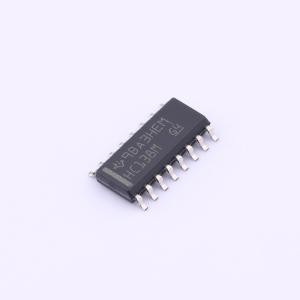

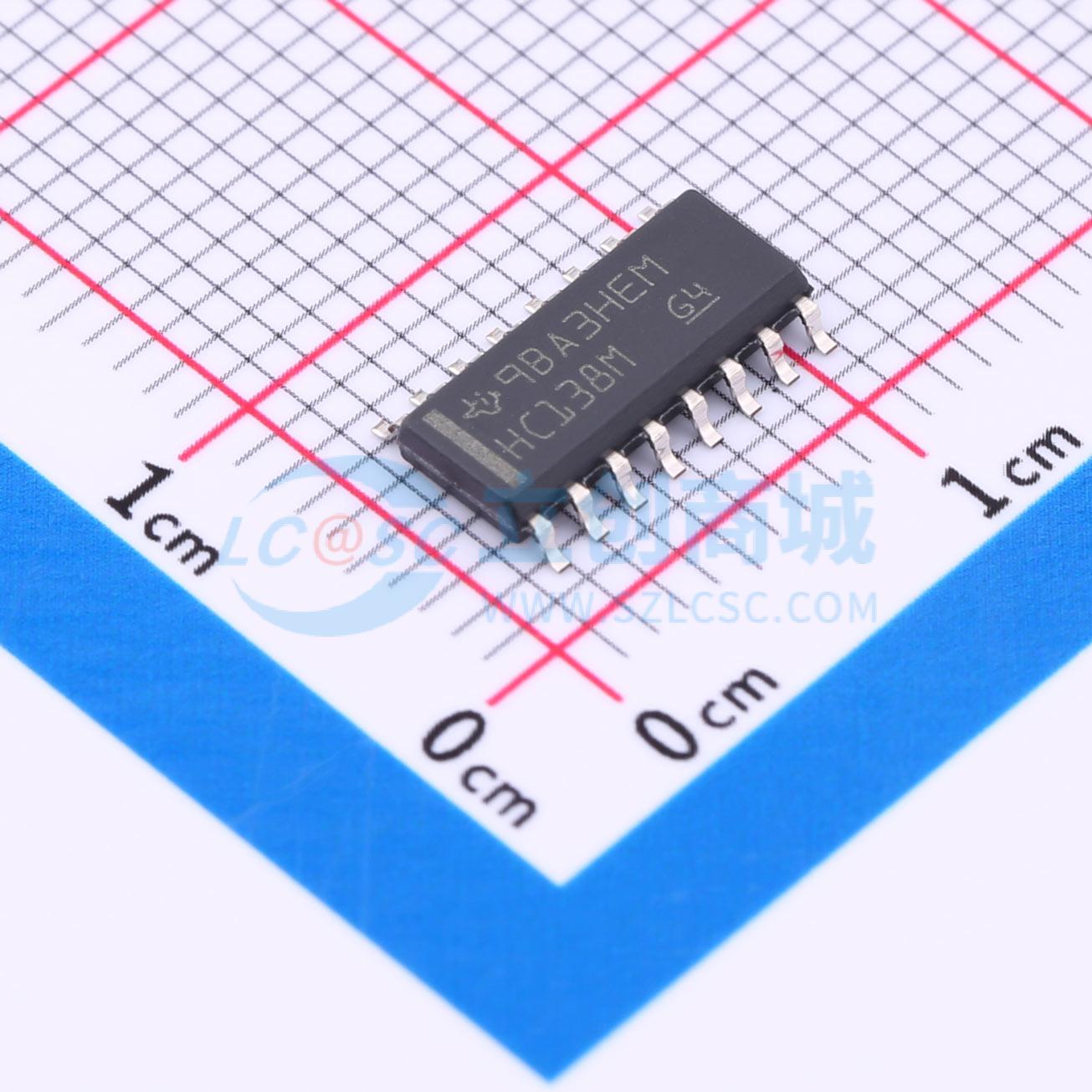

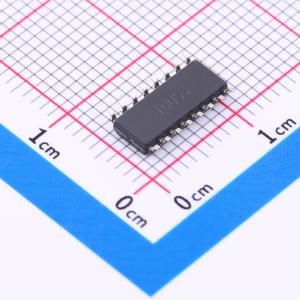

CD74HC138M

CDx4HC(T)138 和 '238 是 3 线至 8 线解码器，具有一个标准输出选通 (G₂) 和两个低电平有效的输出选通（G₁ 和 G₀）。当输出受到任何选通输入控制时，这些输出全都强制进入高电平状态。当选通输入未禁用输出时，只有选定输出为低电平，而所有其他输出为高电平。 CDx4HC(T)238 是 3 线至 8 线解码器，具有一个标准输出选通 (G₂) 和两个低电平有效的输出选通（G₁ 和 G₀(overline)）。当输出受到任何选通输入控制时，这些输出全都强制进入低电平状态。当选通输入未禁用输出时，只有选定输出为高电平，而所有其他输出为低电平。 CDx4HC(T)138 和 '238 是高速硅栅 CMOS 解码器，非常适合内存地址解码或数据路由应用。它们包含一个单一的 3:8 解码器。CDx4HC(T)138 和 '238 有三个地址选择输入 (A₂、A₁ 和 A₀)。该电路作为一个正常的八选一解码器工作。提供三个选通输入 (G₂、G₁(overline) 和 G₀(overline)) 以简化级联并便于解复用。对于 '138 功能，当任何输入选通激活时，所有输出都被强制为高电平状态。对于 '238 功能，当任何输入选通激活时，所有输出都被强制为低电平状态。解复用功能是通过首先使用选择输入选择所需的输出，然后使用其中一个选通输入作为数据输入来实现的。CDx4HC(T)138 的输出在选择时通常为低电平。CDx4HC(T)238 的输出在选择时通常为高电平。

• 选择一个数据输出（共八个）
• 针对 '138 的低电平有效，针对 '238 的高电平有效
• l/O 端口或存储器选择器
• 三个使能输入以简化级联扇出（在温度范围内）
• 宽工作温度范围：-55℃ 至 125℃
• 平衡的传播延迟及转换时间
• 与 LSTTL 逻辑 IC 相比，可显著降低功耗
• HC 类型：工作电压为 2 V 至 6 V
• HC 类型：高抗噪性：当 VCC = 5 V 时，N₁L = 30%，NIH = VCC 的 30%
• HCT 类型：4.5V 至 5.5V 工作电压
• HCT 类型：直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
• HCT 类型：CMOS 输入兼容性，当电压为 VOL、VOH 时，Il ≤ 1μA

• 内存地址解码
• 数据路由
