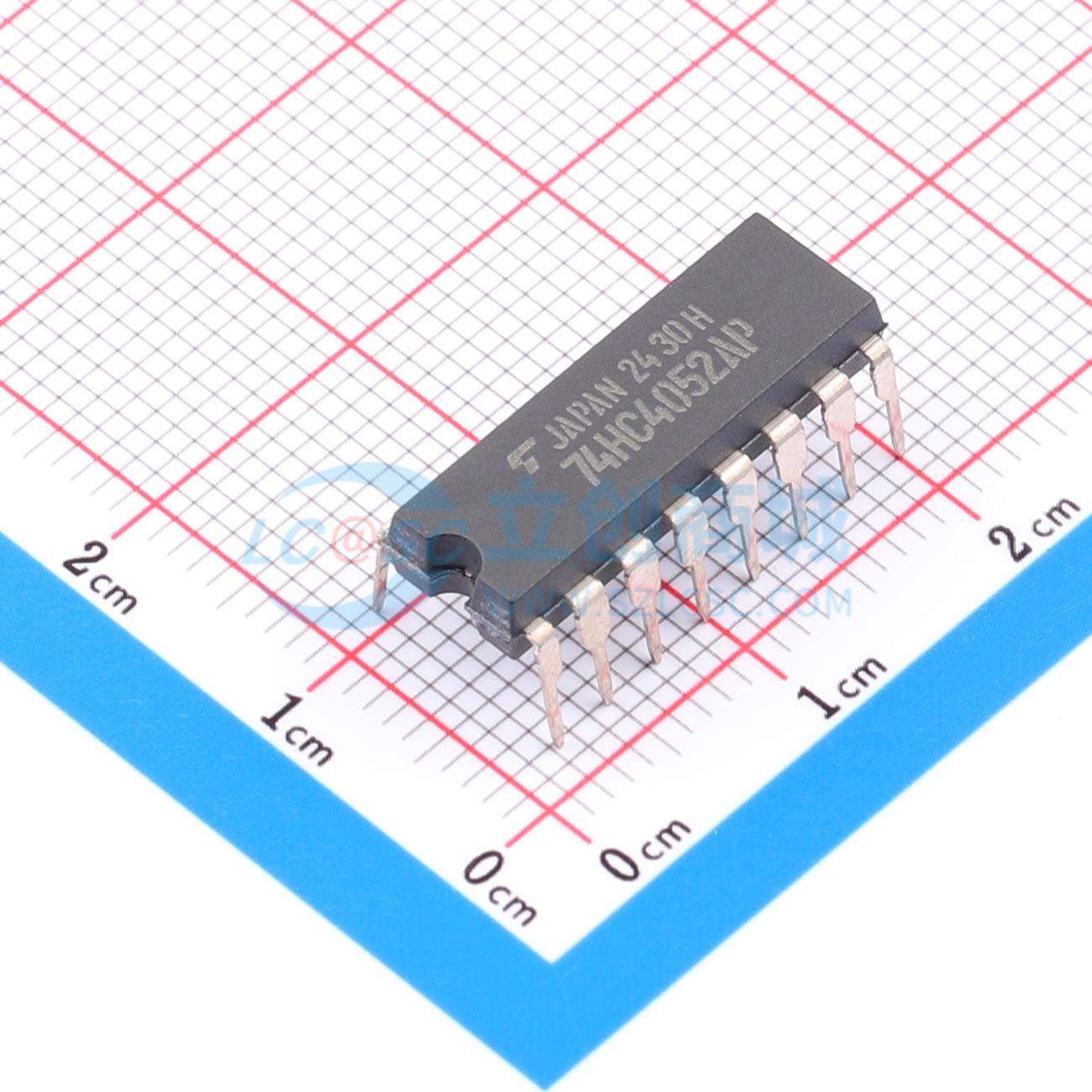

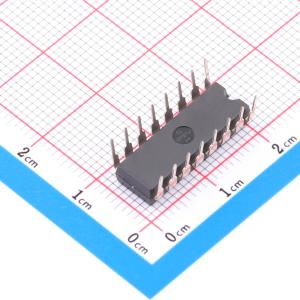

TC74HC4052APF

TC74HC4051A/4052A/4053A 是采用硅栅 C²MOS 技术制造的高速 CMOS 模拟多路复用器/解复用器。它们能实现与等效 LSTTL 类似的高速运行，同时保持 CMOS 的低功耗特性。 TC74HC4051A 为 8 通道配置，TC74HC4052A 为 4 通道×2 配置，TC74HC4053A 为 2 通道×3 配置。 控制端的数字信号可使各通道的相应开关“导通”，这样大振幅信号（VCC - VEE）就能由小逻辑振幅（VCC - GND）控制信号进行切换。 例如，当 VCC = 5 V、GND = 0 V、VEE = -5 V 时，可通过 5 V 单电源的逻辑电路切换 -5 V 至 +5 V 之间的信号。由于每个开关的导通电阻较低，它们可连接到低输入阻抗的电路。 所有输入均配备了防静电放电或瞬态过电压的保护电路。

• 高速：在 VCC = 5 V、VEE = 0 V 时，tpd = 15 ns（典型值）
• 低功耗：在 Ta = 25℃ 时，Icc = 4 μA（最大值）
• 高抗噪性：ΔVNIH = VNIL = 28% VCC（最小值）
• 低导通电阻：在 VCC - VEE = 9 V 时，RON = 50 Ω（典型值）
• 高抗噪性：在 VCC - VEE = 9 V 时，THD = 0.02%（典型值）
• 引脚和功能与 4051/4052/4053B 兼容
