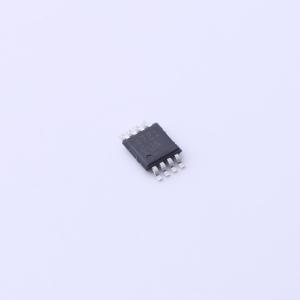

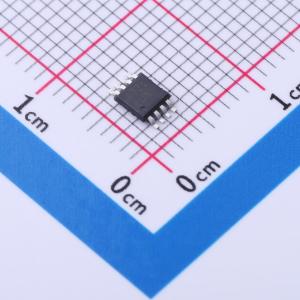

MAX4721EUA+
4.5Ω 双 SPST 模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电压、低导通电阻 (RON) 的双单刀单掷 (SPST) 模拟开关，适用于 USB 1.1 和音频切换应用。
- 商品型号
- MAX4721EUA+
- 商品编号
- C1546043
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 80ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 4.5Ω | |
| 关闭时间(toff) | 40ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 15pF | |
| 带宽 | 300MHz |
商品特性
- 低电压、低导通电阻 (RON) 双单刀单掷 (SPST) 模拟开关，工作于 +1.8V 至 +5.5V 单电源
- 4.5Ω (max) RON，1.2Ω 平坦度，通道间 0.3Ω 匹配
- 保证在 +1.8V 至 +5.5V 工作，在 3V 和 5V 下完全规格化
- 在 +2.7V 时，具有先断后通开关特性 (1ns)，导通时间 tON < 80ns，关断时间 tOFF < 40ns
- 数字逻辑输入与 +1.8V 逻辑兼容，适用于 +2.7V 至 +3.6V 电源
- 采用芯片级封装 (UCSP)，显著减少所需 PCB 板面积，芯片仅占 1.52mm×1.52mm 面积，有 3×3 凸点阵列，凸点间距 0.5mm，也提供 8 引脚 µMAX 封装
- USB 1.1 信号切换
- <2ns 差分偏斜
- -3dB 带宽：>300MHz
- 低 15pF 导通通道电容
- 低 RON (max) 开关：4.5Ω (max) (±3V 电源)，3Ω (max) (+5V 电源)
- 0.3Ω (max) RON 匹配 (+3V 电源)
- 1.2Ω (max) RON 平坦度 (+3V 电源)
- <0.5nA 泄漏电流 (TA = +25°C)
- 高关断隔离：-55dB (10MHz)
- 低串扰：-80dB (10MHz)
- 低失真：0.03%
- +1.8V CMOS 逻辑兼容
- 从 +1.8V 至 +5.5V 单电源工作
- 轨到轨信号处理
应用领域
- 电池供电设备
- 音频/视频信号路由
- 低压数据采集系统
- 采样保持电路
- 通信电路
