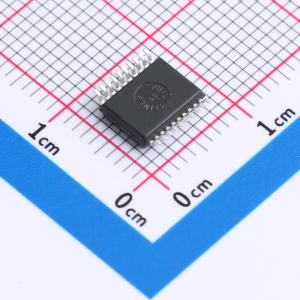

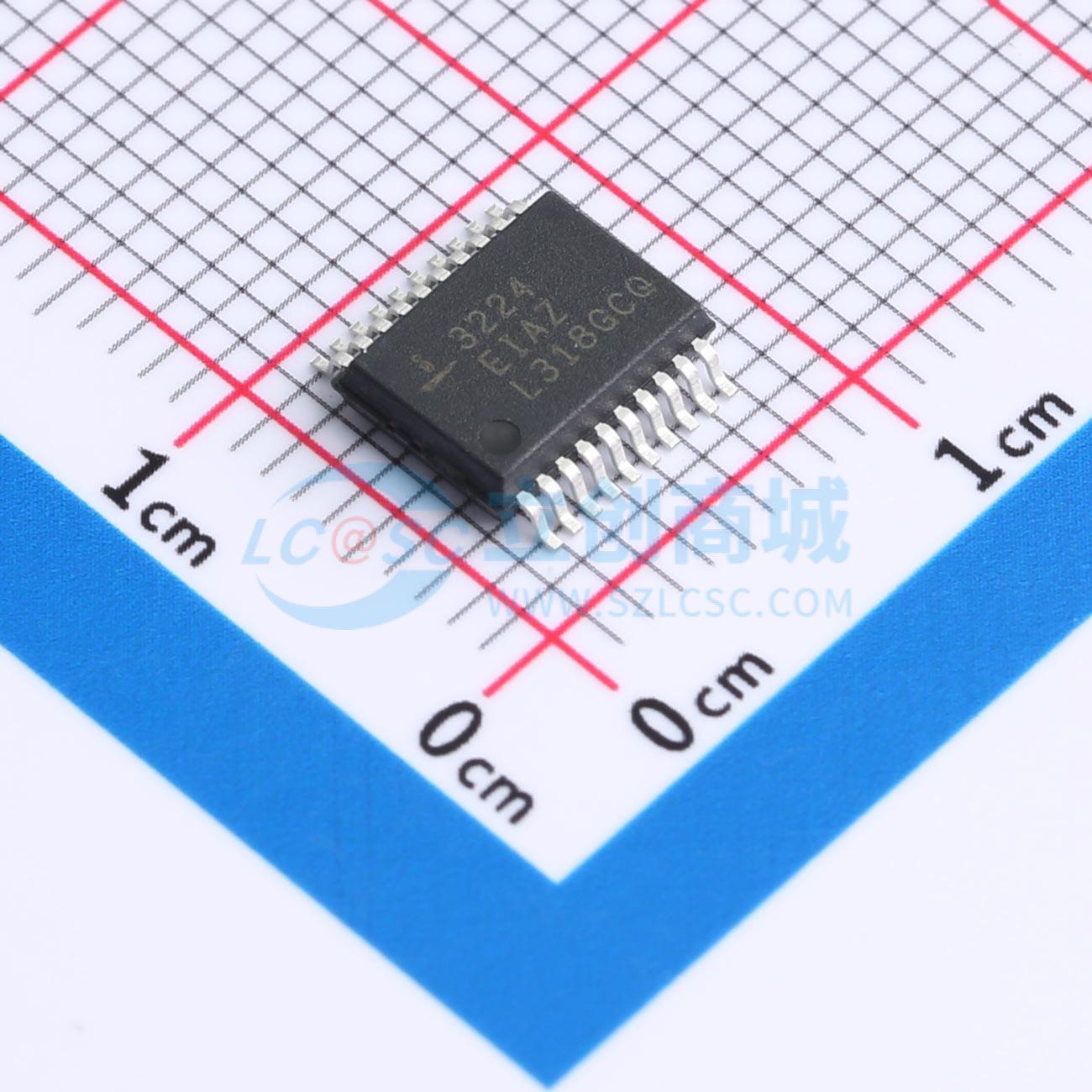

温馨提醒：图片仅供参考，商品以实物为准

ICL3224EIAZ

1μA，+3V至+5.5V，1Mbps，具备增强型自动掉电功能的RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICL3225和ICL3245是工作电压为3.0V至5.5V的RS - 232收发器，即便在VCC = 3.0V时，也能满足EIA/TIA - 232和V.28/V.24标准。其目标应用包括个人数字助理（PDA）、掌上电脑、笔记本电脑和平板电脑，在这些设备中，低工作功耗和更低的待机功耗至关重要。高效的片上电荷泵结合手动和增强型自动掉电功能，可将待机电源电流降至1μA的微电流
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ICL3224EIAZ
商品编号: C1545399
商品封装: SSOP-20
包装方式: 管装
商品毛重: 0.34克(g)

商品参数

商品概述

ICL3225和ICL3245是3.0V至5.5V供电的RS-232发射器/接收器，符合EIA/TIA-232和V.28/V.24规范，即使在Vcc = 3.0V时也是如此。目标应用是PDA、掌上电脑以及笔记本和台式电脑，在这些应用中，低工作功耗和更低的待机功耗至关重要。高效的片上电荷泵与手动和增强自动关机功能相结合，将待机电源电流降低到1μA。小型封装和使用小型、低值电容可确保节省电路板空间。在最坏情况负载条件下，可确保数据速率大于1Mbps。ICL3225和ICL3245与仅3.3V系统、混合3.3V和5.0V系统以及仅5.0V系统完全兼容。

ICL3245是一个3驱动、5接收设备，可为笔记本电脑或台式电脑提供完整的串行端口。它还包括一个始终激活的非反相接收器，用于“唤醒”功能。

ICL3225和ICL3245具有增强的自动关机功能，该功能可关闭片上电源和驱动电路。当所有接收器和发射器输入检测到在30s内没有信号转换时，将发生自动关机。ICL3225和ICL3245会在检测到任何发射器或接收器输入上的转换时自动恢复供电。

应用领域

电池供电、手持和便携设备
笔记本电脑、掌上电脑
调制解调器、打印机和其他外设
数码相机
手机/移动电话

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(660个/管，最小起订量 1 个)

个

起订量：1 个660个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	1Mbit/s

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.3mA
