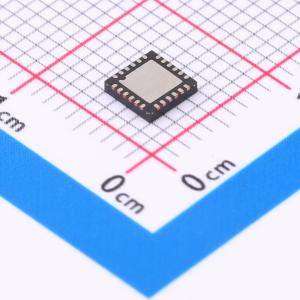

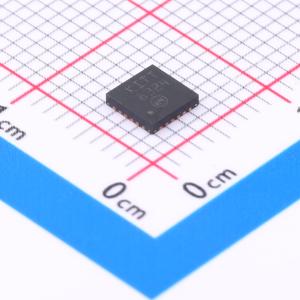

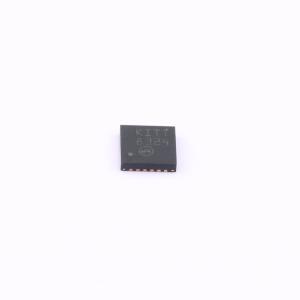

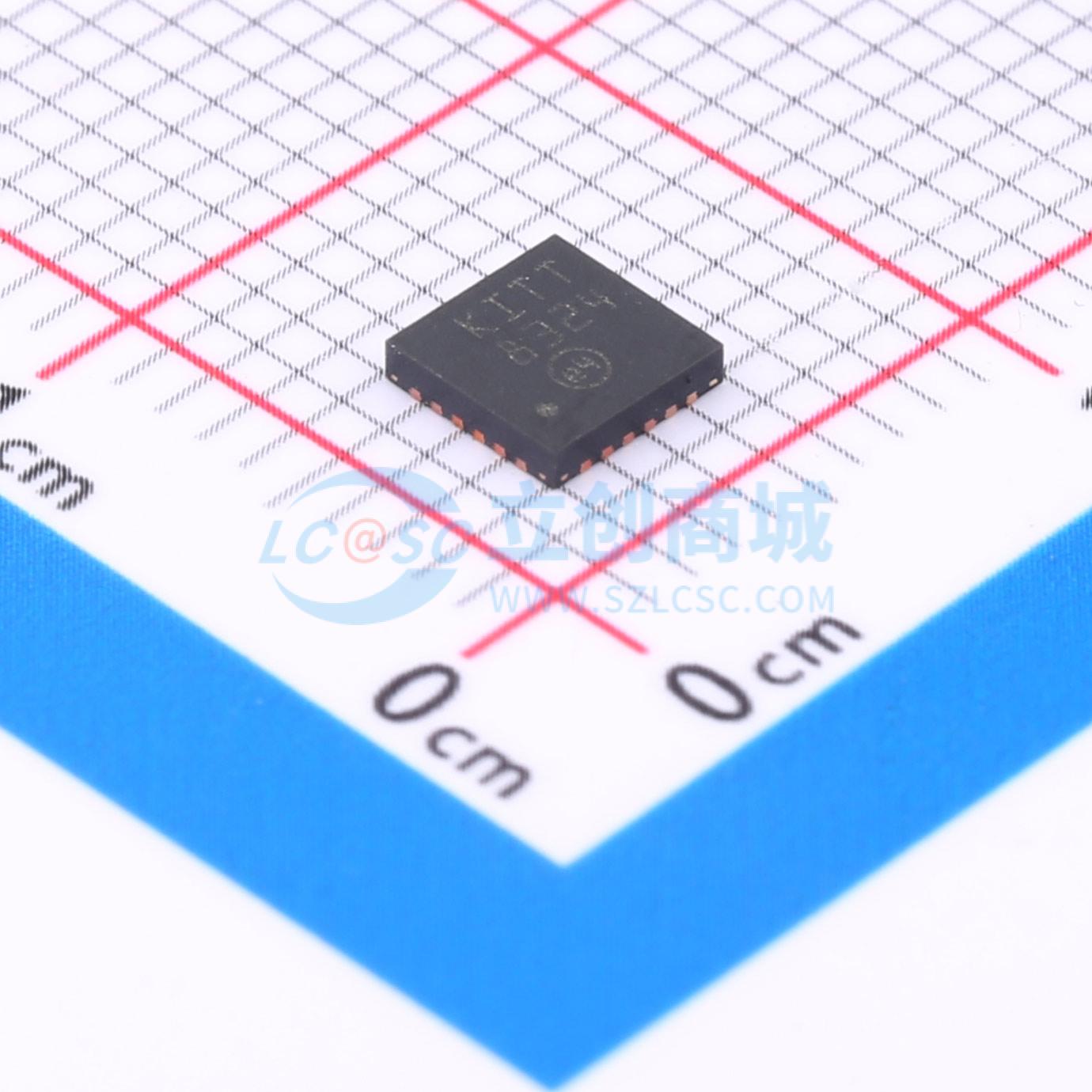

STKNX
KNX收发器设备，小封装、含集成稳压器及总线电源提取器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带稳压器的微型KNX收发器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STKNX
- 商品编号
- C1545278
- 商品封装
- VFQFPN-24(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 20V~32V | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1mA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 边沿速率可控；过流保护；电平转换 |
商品概述
STKNX是一款用于KNX TP通信的收发器设备。其小封装和少量外部组件使KNX节点设计非常紧凑。与微控制器的简单接口允许轻松替换物理层分立组件实现。STKNX设备具有两个集成电压调节器供应用外部使用：可选的3.3V/5V-20mA线性调节器和可调的1V至12V-150mA高效DC/DC降压开关转换器。集成的KNX总线功率提取器支持高达30mA的总线电流，可为外部设备和STKNX收发器自身的电源需求供电，同时根据KNX规范限制总线电流的slew rate（di/dt）。STKNX确保与总线的安全耦合，并提供总线电源丢失的总线监控警告。STKNX遵循KNX双绞线标准（KNX TP1-256），由总线接口和电压调节器两个主要功能模块组成。总线接口包括发射器、接收器和阻抗调制器；电压调节器模块包括带有集成功率MOSFET的可调输出电压降压开关转换器和3.3V/5V可编程线性调节器。总线接口将STKNX连接到KNX总线，用于传输、接收和提取功率，支持微控制器与KNX总线的信号转换，并从总线提取功率供电给自身、微控制器及应用设备。KNX标准规定位周期为104μs，逻辑1为总线空闲状态（DC电压21V至32V），逻辑0（活动脉冲）为总线电压降。活动脉冲呈矩形，深度6V至9V，持续35μs，之后是69μs的均衡阶段（含电压过冲及指数衰减）。
商品特性
- 超薄细间距4×4mm VQFNPN24封装
- 获得KNX认证，支持KNX TP1-256
- 与微控制器接口简单
- 系统解决方案体积非常小
- 两个集成电压调节器供应用外部使用
- 可选3.3V/5V-20mA线性调节器
- 可调1V至12V-150mA高效DC/DC降压开关转换器
- KNX总线功率提取器支持高达30mA总线电流
- 可调KNX总线电流slew rate（di/dt）
- 无需晶体
- 工作温度范围-40℃至+85℃
应用领域
- KNX双绞线网络（KNX TP1-256）
