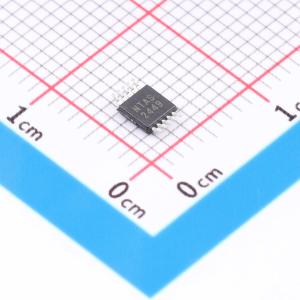

温馨提醒：图片仅供参考，商品以实物为准

MAX11152EUB+

描述: MAX11152是一款18位、500ksps、+5V单极伪差分输入SARADC，提供出色的AC和DC性能，采用小型标准封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11152EUB+
商品编号: C1543706
商品封装: uMAX-10
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAX11152是一款18位、500ksps、+5V单极性伪差分输入逐次逼近寄存器（SAR）模数转换器（ADC），采用小型标准封装，具备出色的交流和直流性能。该ADC通常可实现95dB的信噪比（SNR）、-106dB的总谐波失真（THD），以及±2 LSB的积分非线性（INL）和±0.5 LSB的微分非线性（DNL）。MAX11152保证18位无失码。 MAX11152使用与SPI兼容的串行接口进行通信，支持2.5V、3V、3.3V或5V逻辑电平。该串行接口可用于多通道应用中多个ADC的菊花链连接，并提供忙指示选项，以简化系统同步和定时。 MAX11152采用10引脚、3mm x 5mm的μMAX封装，工作温度范围为-40°C至+85°C。

商品特性

高直流/交流精度，提升测量质量
18位分辨率，无失码
500ksps吞吐量，无流水线延迟
10kHz时，SNR为95dB，THD为-106dB
1.65 LSBRMS转换噪声
典型DNL为±0.5 LSB，典型INL为±2 LSB
宽电源范围，简化电源设计
5V模拟电源
2.3V至5V数字电源
500ksps时功耗为23mW
关断模式下电流为10μA
多行业标准串行接口和小型封装，减小尺寸
与SPI/QSPI/MICROWIRE/DSP兼容的串行接口
3mm x 5mm、10引脚微型μMAX封装

应用领域

过程控制与工业自动化
医疗仪器
测试与测量
自动测试设备
窄带接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	18位
	采样率	500kHz
	通道数	1
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	2LSB
	工作温度	-40℃~+85℃
